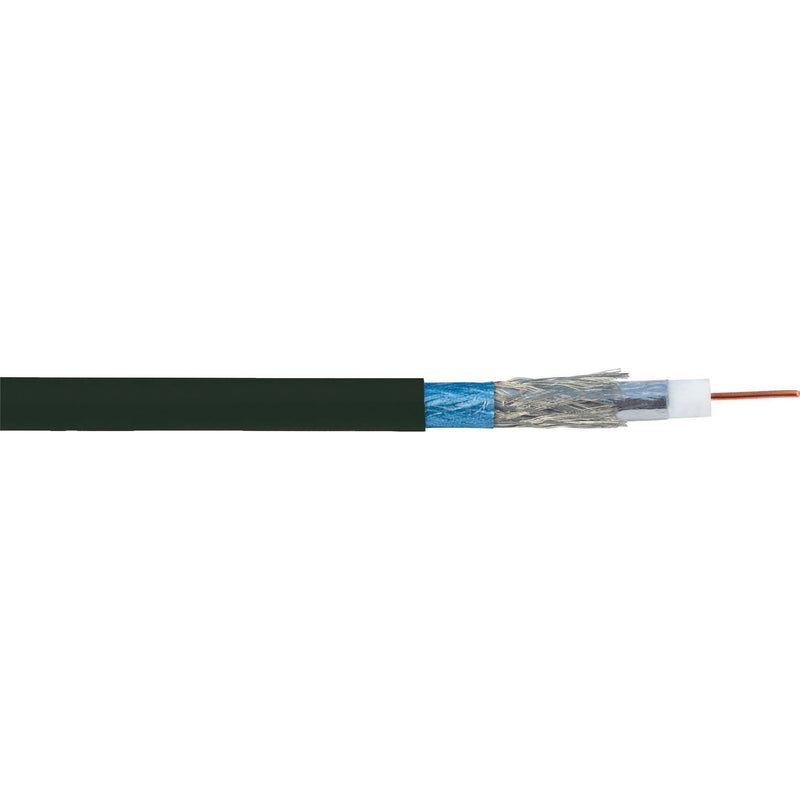

Das MK 99 S 0102 ist ein 75 Ohm Koaxialkabel mit reinem Kupfer-Innenleiter fuer die Ausseninstallation. Der UV-bestaendige PE Aussenmantel ermoeglicht eine lange Lebensdauer, auch bei direkter Sonneneinstrahlung. Die hochwertigen Materialien und 3- fache Schirmung, mit einem Schirmungsmass von > 100 dB, stellen eine stoerungsfreie Uebertragung in Verteilsystemen sicher. Das MK 99 S 0102 ist ideal fuer Multischalter- und terrestrische Verteilsysteme, bei denen die Empfangsgeraete an der Gebaeudeaussenseite installiert sind. Mit der Brandklasse Fca entspricht das Kabel der Europaeischen Bauproduktenverordnung Nr. 305/2011. Der Aussenmantel ist installationsfreundlich und kompatibel mit dem WISI-Steckersystem (DV 15, DV 15N, DV 55, DV 85) sowie handelsueblichem Verbindungszubehoer.
| Technische Details |
|---|
| Gepaartes Koaxialkabel |
nein |
| 2-Ader-Koaxialkabel (Twinax) |
nein |
| Innenleiter-Durchmesser |
1,02 mm |
| Innenleiter-Material |
Kupfer |
| Innenleiter-Oberfläche |
blank |
| Innenleiter-Klasse |
Kl.1 |
| Außenleiter-Durchmesser |
4,85 mm |
| Außenleiter-Material |
Aluminium |
| Außenleiter-Oberfläche |
blank |
| Außenleiter-Form |
Folie + Geflecht |
| Dielektrikum |
Polyethylen, geschäumt (Foam PE) |
| Anzahl der Schirmlagen |
3 |
| Bewehrung/Armierung |
ohne |
| Mit Nagetierschutz |
nein |
| Mantelmaterial |
sonstige |
| Spezifizierung Mantelmaterial |
Polyethylen (PE) |
| Mantel-Farbe |
schwarz |
| Anzahl der Mantelschichten |
1 |
| Flammwidrig nach IEC 60332-1-2 |
nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
nein |
| Raucharm nach IEC 61034-2 |
nein |
| Halogenfrei nach EN IEC 60754-1 |
nein |
| Halogenfrei nach IEC 60754-2 |
nein |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
Fca |
| Rauchentwicklungsklasse nach EN 13501-6 |
ohne |
| Abtropfverhaltensklasse nach EN 13501-6 |
ohne |
| Säureentwicklungsklasse nach EN 13501-6 |
ohne |
| Funktionserhalt nach IEC 60331-23 |
nein |
| UV-beständig |
ja |
| Wellenwiderstand |
75 Ohm |
| Außendurchmesser ca. |
6,5 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
35 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
35 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
35 mm |
| Max. Zugfestigkeit während der Verlegung |
0,14 kN |
| Geeignet zur Verlegung im Erdreich |
nein |
| Zulässige Art der Installation im Erdreich |
freiliegend und Installationsrohr für Erdverlegung |
| Zul. Kabelaußentemperatur bei Montage/Handling |
-10..60 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-20..70 °C |
| Gewicht |
32 kg/km |
