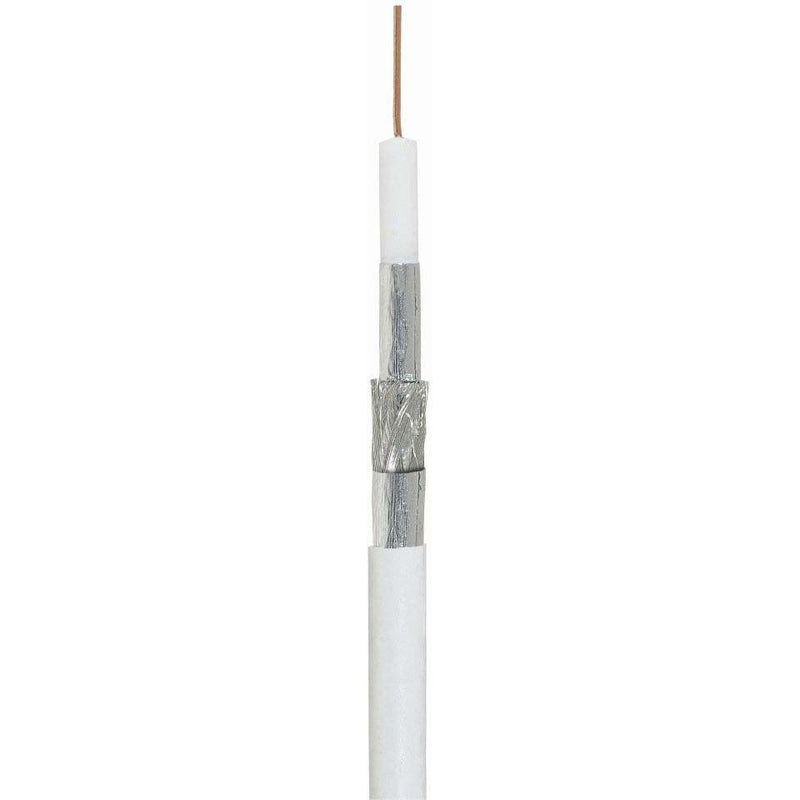

Das MK 86 A 0250 ist ein 75 Ohm Koaxialkabel mit Stahlkupfer-Innenleiter (StaKu) fuer die Hausinstallation. Die hochwertigen Materialien und 3- fache Schirmung, mit einem Schirmungsmass von > 110 dB, stellen eine stoerungsfreie Uebertragung in Verteilsystemen sicher. Das MK 86 A 0250 ist ideal fuer Multischalter- und terrestrische Verteilsysteme. Mit der Brandklasse Eca entspricht das Kabel der Europaeischen Bauproduktenverordnung Nr. 305/2011 und ist fuer die in-house Installation geeignet. Der PVC-Aussenmantel ist installationsfreundlich und kompatibel mit dem WISI-Steckersystem (empfohlen DV 55 Schraubstecker) sowie handelsueblichem Verbindungszubehoer.
| Technische Details |
|---|
| Gepaartes Koaxialkabel |
nein |
| 2-Ader-Koaxialkabel (Twinax) |
nein |
| Innenleiter-Durchmesser |
1,02 mm |
| Innenleiter-Material |
Eisen |
| Innenleiter-Oberfläche |
verkupfert |
| Innenleiter-Klasse |
Kl.1 |
| Außenleiter-Durchmesser |
4,85 mm |
| Außenleiter-Material |
Aluminium |
| Außenleiter-Oberfläche |
blank |
| Außenleiter-Form |
Folie + Geflecht |
| Dielektrikum |
Polyethylen, geschäumt (Foam PE) |
| Anzahl der Schirmlagen |
3 |
| Bewehrung/Armierung |
ohne |
| Mit Nagetierschutz |
nein |
| Mantelmaterial |
Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial |
sonstige |
| Mantel-Farbe |
weiß |
| Anzahl der Mantelschichten |
1 |
| Flammwidrig nach IEC 60332-1-2 |
ja |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
nein |
| Raucharm nach IEC 61034-2 |
nein |
| Halogenfrei nach EN IEC 60754-1 |
nein |
| Halogenfrei nach IEC 60754-2 |
nein |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
| Rauchentwicklungsklasse nach EN 13501-6 |
ohne |
| Abtropfverhaltensklasse nach EN 13501-6 |
ohne |
| Säureentwicklungsklasse nach EN 13501-6 |
ohne |
| Funktionserhalt nach IEC 60331-23 |
nein |
| UV-beständig |
nein |
| Wellenwiderstand |
75 Ohm |
| Außendurchmesser ca. |
6,9 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
35 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
35 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
35 mm |
| Max. Zugfestigkeit während der Verlegung |
0,14 kN |
| Geeignet zur Verlegung im Erdreich |
nein |
| Zul. Kabelaußentemperatur bei Montage/Handling |
-10..60 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-20..70 °C |
| Gewicht |
41 kg/km |
