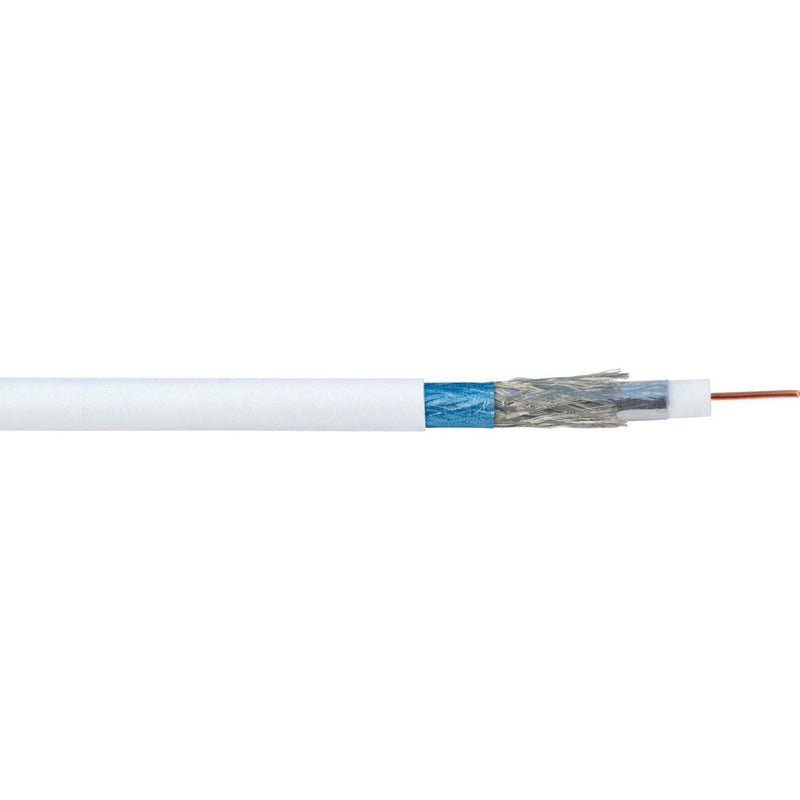

Das hochwertige 3-fach geschirmte Koaxialkabel MK96 A eignet sich mit seinen technischen Spitzenwerten optimal fuer den flexiblen Einsatz bei Sat- und BK-Installationen sowie Terrestrik und Multimedianwendungen. Es uebertrifft die Forderungen der Klasse A+ (DIN EN 50117-2-4) und bietet mit seinem hohen Schirmungsmass von 120 dB besten Schutz der uebertragenen TV-Signale in allen Einsatzszenarien gegen aeussere Stoereinfluesse. Mit seinen Massen von 6,8 mm Durchmesser beim PVC Aussenmantel eignet sich das MK96 A bestens fuer die passgenaue, einfache Installation mit WISI-Steckersystemen sowie handelsueblichem Verbindungszubehoer. Das MK96 A erfuellt die Euroklasse Dca, s3, d2, a3.
| Technische Details |
|---|
| Gepaartes Koaxialkabel |
nein |
| 2-Ader-Koaxialkabel (Twinax) |
nein |
| Innenleiter-Durchmesser |
1,02 mm |
| Innenleiter-Material |
Kupfer, blank |
| Innenleiter-Klasse |
Kl.1 |
| Außenleiter-Durchmesser |
4,85 mm |
| Außenleiter-Material |
Kupfer, verzinnt |
| Außenleiter-Form |
Folie + Geflecht |
| Dielektrikum |
sonstige |
| Anzahl der Schirmlagen |
3 |
| Bewehrung/Armierung |
ohne |
| Mit Nagetierschutz |
nein |
| Mantelmaterial |
Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial |
NA |
| Mantel-Farbe |
weiß |
| Anzahl der Mantelschichten |
1 |
| Flammwidrig nach IEC 60332-1-2 |
ja |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
EN 50399, EN 13501-6 |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
EN 50399, EN 13501-6 |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
EN 50399, EN 13501-6 |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
EN 50399, EN 13501-6 |
| Raucharm nach IEC 61034-2 |
ja |
| Halogenfrei nach EN IEC 60754-1 |
nein |
| Halogenfrei nach IEC 60754-2 |
ja |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
Dca |
| Rauchentwicklungsklasse nach EN 13501-6 |
s3 |
| Abtropfverhaltensklasse nach EN 13501-6 |
d2 |
| Säureentwicklungsklasse nach EN 13501-6 |
a3 |
| Funktionserhalt nach IEC 60331-23 |
nein |
| UV-beständig |
nein |
| Wellenwiderstand |
75 Ohm |
| Außendurchmesser ca. |
6,8 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
35 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
35 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
35 mm |
| Max. Zugfestigkeit während der Verlegung |
0,14 kN |
| Geeignet zur Verlegung im Erdreich |
nein |
| Gewicht |
46 kg/km |
