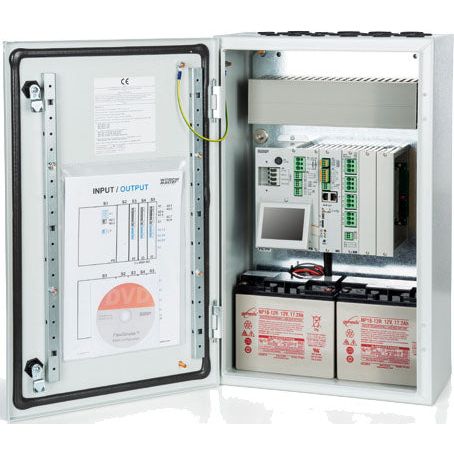

WindowMaster - Rauchabzuganlage KNX RWA-Zentrale WSC 520 KIUU E5 20A 1 24V+8 Motorl

FlexiSmoke WSC 520 KIUU E5 Rauch- und Wärmeabzugszentrale zertifiziert nach EN 12101-10 in Modulbauweise & ISO 21927-9 Sekundärspannung: 24V - 27,6V DC Primärspannung: 1 x 230VAC / 50Hz Zur Ansteuerung von 24V DC Antrieben und/oder MotorLink® Antrieben mit einer gesamt Strombelastung bis: 20A Mit integrierter KNX-Schnittstelle mit MotorLink® Technologie je Motorlinie max. - 4 x Singleantriebe WMx-1 - 1 x Synchro- / Trial- / oder Quatroantriebe mit 3,5'' LCD Touchpanel zur Programmierung oder Anzeige von Statusinformationen Komplett eingebaut im AP-Stahlblechgehäuse Farbe: Grau (RAL 7035) Dimensionen (BxHxT): 400x600x210 mm Schutzart: IP54 Kabeleinführung von oben Leitungsüberwachung für Melder und Antriebe - 12 frei konfigurierbare Eingänge - 4 frei konfigurierbare Ausgänge - 1 frei konfigurierbare pot.-freie Relaiausgänge Anschlußmöglichkeiten: - Antriebe mit elektronische Lastabschaltung / Endabschaltung - Lüftungstaster in unbegrenzter Anzahl - Max 30 RWA-Taster WSK 501 / 502 - Max 100 autom. Melder WSA 310 / WSA 311 - Anschluss Wind-Regenmelder WLA 330 / WLA 331 - Ansteuerung d. GLT über pot.-freie Kontakte - Ansteuerung d. BMA über pot.-freien Kontakt oder 24/48V DC - Motoranschlussklemmen bis max. 10mm² Ausgestattet mit: 1 x WSA 5PS Stromversorgungsmodul 20A 1 x WSA 5MC Kontrollmodul 1 x WSA 5IO Ein- /Ausgangsmodul 2 x WSA 5UM Motormodul für Standardantriebe 24V DC oder MotorLink® Antriebe OHNE Notstrombatterien, bitte 2 x WSA 017 separat bestellen

Technische Details

Lieferumfang:
1 x WindowMaster - Rauchabzuganlage KNX RWA-Zentrale WSC 520 KIUU E5 20A 1 24V+8 Motorl.
