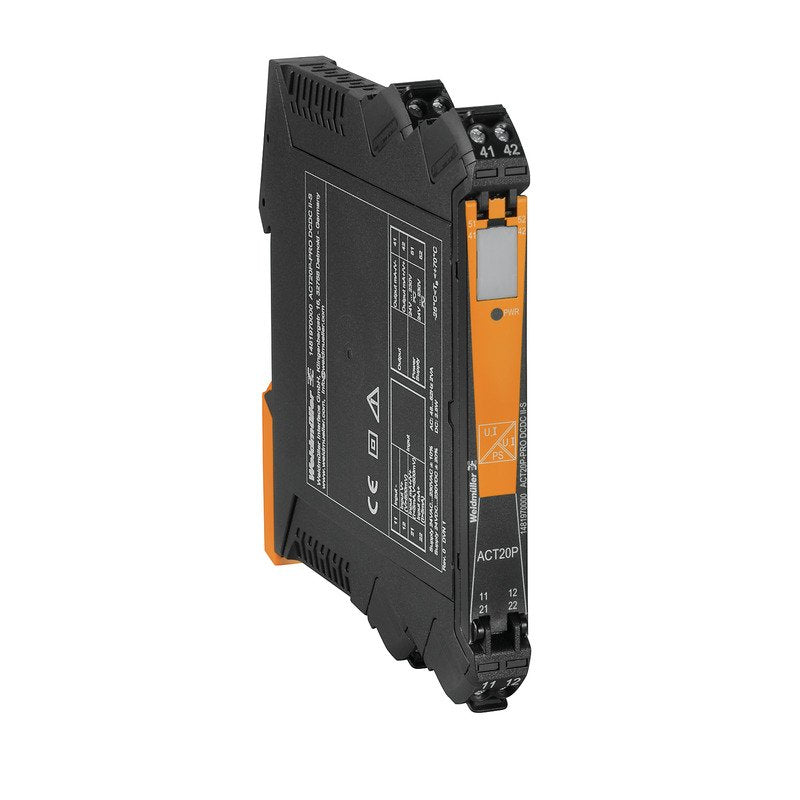

Trennverstärker zum Erfassen von elektrischen und physikalischen Größen. Mit galvanischer Trennung, universell einsetzbar.
| Technische Details |
|---|
| Art der Spannungsversorgung |
aktiv |
| Bemessungsversorgungsspannung bei AC |
235 V |
| Bemessungsbetriebsfrequenz |
0 Hz |
| Bemessungsversorgungsspannung bei DC |
24 V |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV |
1 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV |
1 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV |
1 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV |
1 |
| Anzahl der Eingangsbereiche -1 V ... +1 V |
1 |
| Anzahl der Eingangsbereiche -2 V ... +2 V |
1 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V |
1 |
| Anzahl der Eingangsbereiche -5 V ... +5 V |
1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Eingangsbereiche -20 V ... +20 V |
1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV |
1 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV |
1 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV |
1 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV |
1 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV |
1 |
| Anzahl der Eingangsbereiche 0 V ... 1 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 2 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 24 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V |
1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V |
1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V |
1 |
| Anzahl der Eingangsbereiche +5 V ... -5 V |
1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V |
1 |
| Anzahl der Eingangsbereiche 5 V ... 0 V |
1 |
| Anzahl der Eingangsbereiche 5 V ... 1 V |
1 |
| Anzahl der Eingangsbereiche 10 V ... 0 V |
1 |
| Anzahl der Eingangsbereiche 10 V ... 2 V |
1 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA |
1 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA |
1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA |
1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA |
1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA |
1 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA |
1 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA |
1 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA |
1 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA |
1 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V |
1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V |
1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V |
1 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V |
1 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA |
1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA |
1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA |
1 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA |
1 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA |
1 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA |
1 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA |
1 |
| Schaltspannung |
0 V |
| Schaltleistung |
0 VA |
| Störmeldeausgang |
nein |
| Eigensicher nach EN 60947-5-6 NAMUR |
nein |
| Galvanische Trennung zwischen den Eingängen |
ja |
| Galvanische Trennung zwischen Eingang und Ausgang |
ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen |
ja |
| SIL nach IEC 61508 |
ohne |
| Höhe |
119,2 mm |
| Breite |
12,5 mm |
| Tiefe |
113,7 mm |
| Leistungsaufnahme |
2 W |
| Betriebstemperatur |
-20..60 °C |
| Temperaturdrift |
0,02 %/K |
| Gerätebauform |
Feldgerät |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
