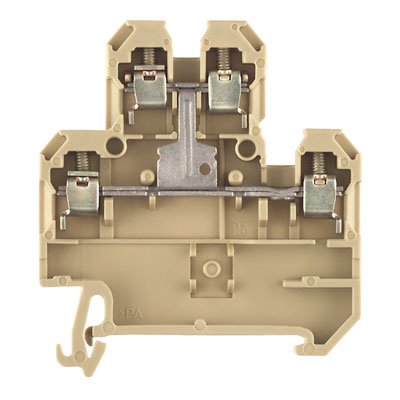

Weidmüller - Durchgangs-Reihenklemme Durchgangsklemme DK 4QV/35

Reihenklemme mit mehreren Ebenen zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit. Platzsparende Bauform.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..4 mm²
Bemessungsstrom In	32 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Geeignet für Leiterwerkstoff	Kupfer
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-50..100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V2
Breite	6,1 mm
Höhe	54 mm
Tiefe	60,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	mehrfarbig
Etagen intern gebrückt	ja

Lieferumfang:
1 x Weidmüller - Durchgangs-Reihenklemme Durchgangsklemme DK 4QV/35
