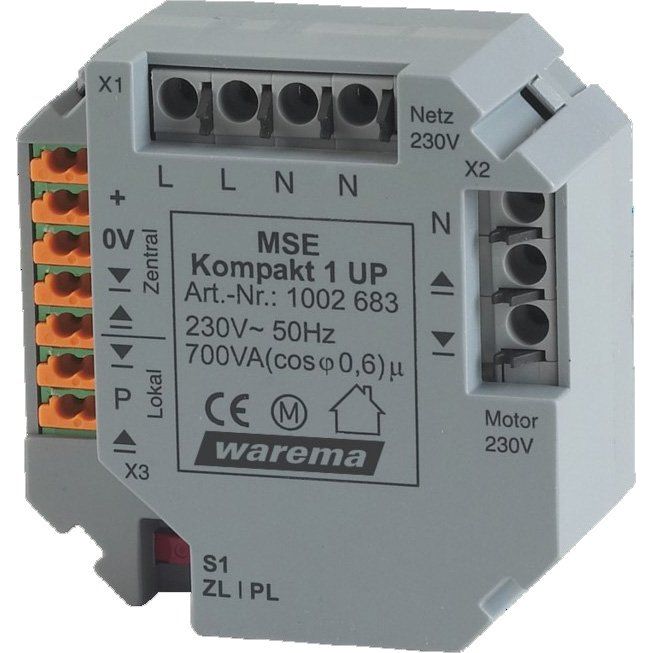

Warema Sonnen - Motormanagement-Gerät MSE Kompakt 1 UP 1002683

Direkte Ansteuerung eines Sonnenschutzantriebs über Sonnenschutzzentrale oder einen Taster vor Ort.Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden.Betriebsart des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar.ZL: Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten).PL: Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollläden).Über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist (AP/REG).MSE Kompakt 1 PF REG wird zur Potentialtrennung bei großen Steuerleitungslängen und zur Bildung zusätzlicher Gruppen in Steuerleitungssystemen eingesetzt.

Technische Details
Art der Anschlusstechnik	sonstige
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	198..253 V
Versorgungsspannung bei AC 60 Hz	0 V
Versorgungsspannung bei DC	30 V
Bemessungsbetriebsspannung Ue bei AC 50 Hz	207..253 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz	0 V
Bemessungsbetriebsspannung Ue bei DC	0 V
Bemessungsbetriebsfrequenz	50 Hz
Stromerfassungsmodul	nein
Bemessungsbetriebsstrom Ie	0,012 A
Spannungserfassungsmodul	nein
Anzahl der Ausgänge, kontaktbehaftet	2
Anzahl der digitalen Eingänge	4
Eingang für Thermistoranschluss	nein
Eingang für Erdschlusserfassung	nein
Eingang für analoge Temperaturfühler	nein
Schaltfunktion	monostabil
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	sonstige
Ausführung der Schnittstelle	sonstige
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	48 mm
Höhe	48 mm
Tiefe	24 mm

Lieferumfang:
1 x Warema Sonnen - Motormanagement-Gerät MSE Kompakt 1 UP 1002683
