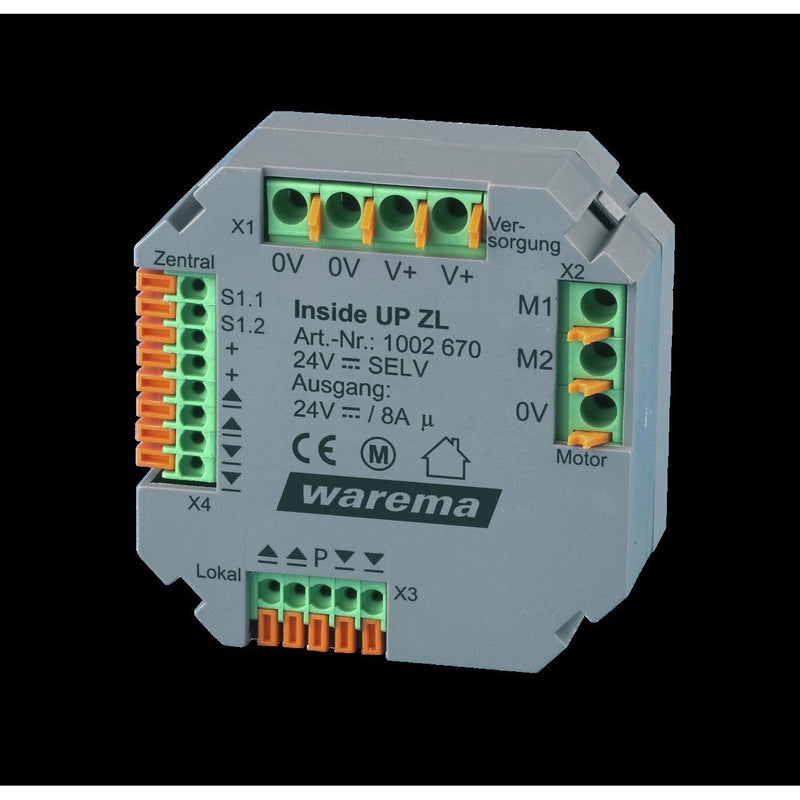

Warema Sonnen - Motormanagement-Gerät MSE Inside ZL 1002670 UP

Direkte Ansteuerung eines 24 V Sonnenschutz-/Fensterantriebs über eine Sonnenschutzzentrale und einen Taster vor Ort.Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden.Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten).Über den Verriegelungseingang kann der Sonnenschutzantrieb gesperrt werden, sobald z. B. ein Fenster geöffnet ist.Die Versorgungsspannung für die MSE muss in einem externen Netzteil erzeugt werden.

Technische Details
Art der Anschlusstechnik	sonstige
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	0 V
Versorgungsspannung bei AC 60 Hz	0 V
Versorgungsspannung bei DC	18..30 V
Bemessungsbetriebsspannung Ue bei AC 50 Hz	0 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz	0 V
Bemessungsbetriebsspannung Ue bei DC	30 V
Bemessungsbetriebsfrequenz	0 Hz
Stromerfassungsmodul	nein
Bemessungsbetriebsstrom Ie	0,012 A
Spannungserfassungsmodul	nein
Anzahl der Ausgänge, kontaktbehaftet	2
Anzahl der digitalen Eingänge	5
Eingang für Thermistoranschluss	nein
Eingang für Erdschlusserfassung	nein
Eingang für analoge Temperaturfühler	nein
Schaltfunktion	monostabil
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	sonstige
Ausführung der Schnittstelle	sonstige
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	48 mm
Höhe	48 mm
Tiefe	20 mm

Lieferumfang:
1 x Warema Sonnen - Motormanagement-Gerät MSE Inside ZL 1002670 UP
