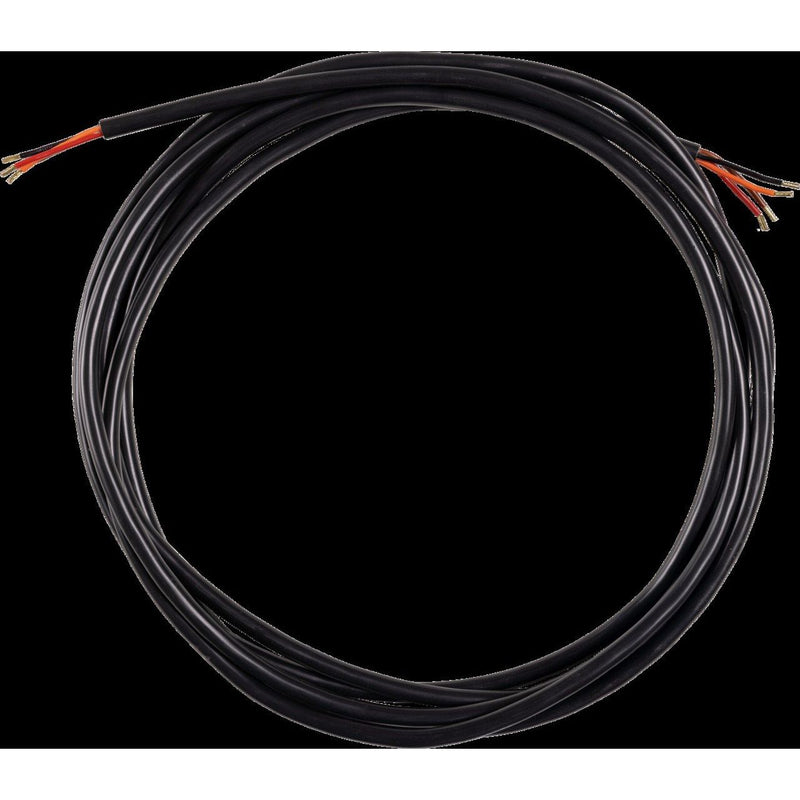

Anschlussleitung 4-adrig mit offenen Enden und AderendhülsenAußenmantelfarbe Leitung: Schwarz
| Technische Details |
|---|
| Leiter-Material |
Kupfer |
| Leiter-Oberfläche |
verzinnt |
| Leiternennquerschnitt |
0,56 mm² |
| AWG-Größe |
20 |
| Leiternennquerschnitt (AWG) |
1,02 kcmil |
| Leiterdurchmesser |
1 mm |
| Leiterwiderstand bei 20 °C |
33 Ohm/km |
| Ader-Zahl |
4 |
| Adern verdrillt |
ja |
| Werkstoff der Aderisolation |
Polyvinylchlorid (PVC) |
| Aderkennzeichnung nach HD 308 S2 |
nein |
| Ader-Kennzeichnung |
ohne |
| Ader-Farbe |
verschiedene |
| Mit Schutzleiter |
nein |
| Schirm |
nein |
| Beidraht |
nein |
| Bleimantel |
nein |
| Schutzhülle |
ohne |
| Bewehrung/Armierung |
ohne |
| Kabel querwasserdicht |
nein |
| Mit Nagetierschutz |
nein |
| Mantelmaterial |
Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial |
sonstige |
| Mantel-Farbe |
schwarz |
| Kabelgeometrie |
rund |
| Flammwidrig nach IEC 60332-1-2 |
nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
nein |
| Raucharm nach IEC 61034-2 |
nein |
| Halogenfrei nach EN IEC 60754-1 |
nein |
| Halogenfrei nach IEC 60754-2 |
nein |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
ohne |
| Rauchentwicklungsklasse nach EN 13501-6 |
ohne |
| Abtropfverhaltensklasse nach EN 13501-6 |
ohne |
| Säureentwicklungsklasse nach EN 13501-6 |
ohne |
| Funktionserhalt nach IEC 60331-1 |
ohne |
| Funktionserhalt nach IEC 60331-2 |
ohne |
| Funktionserhalt nach IEC 60331-3 |
ohne |
| Funktionserhalt nach EN 50200 |
ohne |
| Funktionserhalt nach EN 50200 annex E |
nein |
| Ölbeständig nach EN 60811-404 |
nein |
| Kältebeständig nach EN 60811-504+505+506 |
nein |
| Außendurchmesser ca. |
5,4 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
-10..80 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-30..80 °C |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
43,2 mm |
| Geeignet zur Verlegung im Erdreich |
nein |
| Leiter-Form |
rund |
| Zertifiziert für Schiffsanwendungen |
nein |
| Zertifiziert für Flughafen-Beleuchtungskabel |
nein |
| Max. Zugfestigkeit während der Verlegung |
0,11 kN |
| Gewicht |
41 kg/km |
| Anzahl der Einzeldrähte pro Leiter |
7 |
| Durchmesser der Einzeldrähte |
0,32 mm |
