WALTHER Wallbox smartEVO connect+
Ausstattungsmerkmale:
Ladung nach Mode 3 nach IEC 61851
1x Ladekupplung Typ 2 (Mode 3)
Leitungslänge 6m - festangeschlossen
Ladeleistung bis zu 22kW
3 Status-LEDs im seitlichen Panel zur Anzeige
des aktuellen Status des Ladepunktes
Authentifizierung über seitlich angebrachtes RFID-Panel
sichtbarer Energiezähler (MID-zertifiziert)
Eichrechtskonforme Anzeige der Verbrauchsdaten und
Darstellung des Public-Key als QR-Code und Klartext
Powerline Communication (PLC) gemäß ISO 15118
ermöglicht Plug & Charge
Anbindung an Energiemanagementsysteme
über Modbus TCP oder EEBUS
Konnektivität zu IPD control und IPD manager sowie
an das SMA- Kommunikationsprotokoll (SEMP)
Integrierter Webserver
Update Firmware-Version sowie Steuerung/ Wartung
per Remotezugriff.
Ethernet-Schnittstelle einschl. AMJ- Modul
zur Anbindung an festverlegtes Datenkabel
Smart-Grid-Fähigkeit durch OCPP 1.6 (JSON)
Lokales Dynamisches Lastmanagement (DLM)
einschl. Schieflasterkennung (Phasengenaues Regeln)
zur Effiziente Nutzung der verfügbaren Ladeleistung
mit bis zu 250 Ladepunkte
Permanente PE-Überwachung
6mA DC- Fehlerstromüberwachung und FI Typ A
Schützklebeüberwachung (welding detection)
Integrierte 2-stufige Temperaturüberwachung.
Robustes und witterungsbeständiges Gehäuse
Verzinktes Pulverbeschichtetes Stahlblechgehäuse
in Eisenglimmergrau (DB703)
Abschließbare Tür im eleganten Design
max. Anschluss der Versorgungsleitung bei NYY-J 1x5x10mm²
Direktanschluss an Fehlerstromschutzschalter
Mitgeliefertes Zubehör
2 RFID- Karten Mifare-Desfire EV1
1 Schlüssel
1x Wandhalterung
1x AMJ- Modul
Befestigungsschrauben
Bohrschablone
QuickGuide
| Technische Details |
|---|
| Ausführung Anschluss Anlagenseite |
3-phasig |
| Eingangsspannung |
400 V |
| Frequenz |
50 Hz |
| Nennanschlussleistung |
22 kW |
| Anzahl der Ladepunkte |
1 |
| Max. Leistung pro Ladepunkt |
22 kW |
| Breite |
490 mm |
| Höhe |
390 mm |
| Tiefe |
175 mm |
| Montageart |
Wandmontage |
| Anzahl der Ladesteckdosen Typ 2 |
1 |
| Mit Hausanschlusskasten (HAK) |
nein |
| Anzahl der FI-Schalter Typ A |
1 |
| Ladekabel dauerhaft verriegelbar an der Ladestation |
nein |
| DC-Fehlerstromerkennung |
ja |
| Schützkontakt-Verschweiß-Erkennung |
ja |
| Mit Leistungsschutzschalter |
nein |
| Vernetzbar als Master |
ja |
| Vernetzbar als Extender |
nein |
| Vernetzbar über LAN |
ja |
| Vernetzbar über WLAN |
nein |
| LTE |
ja |
| Funkstandard 5G |
nein |
| Mit Energiezähler |
ja |
| Mit Schlüsselschalter |
nein |
| Mit integriertem RFID-Kartenleser |
nein |
| NFC (Near Field Communication) |
ja |
| Statisches Lastmanagement integriert |
ja |
| Geeignet für dynamisches Lastmanagement |
ja |
| Open Charge Point Protocol (OCPP) Version |
1.6 |
| Plug and charge (ISO 15118) |
ja |
| Mit Display |
ja |
| Werkstoff des Gehäuses |
Stahl |
| Schutzart (IP) |
IP54 |
| Schlagfestigkeit |
IK09 |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Bedienung und Konfiguration über App |
nein |
| Export der Ladehistorie |
ja |
| Backend im Lieferumfang enthalten |
nein |
| Mit MID-kompatiblem Energiezähler |
ja |
| Eichrechtskonform |
ja |
Lieferumfang:

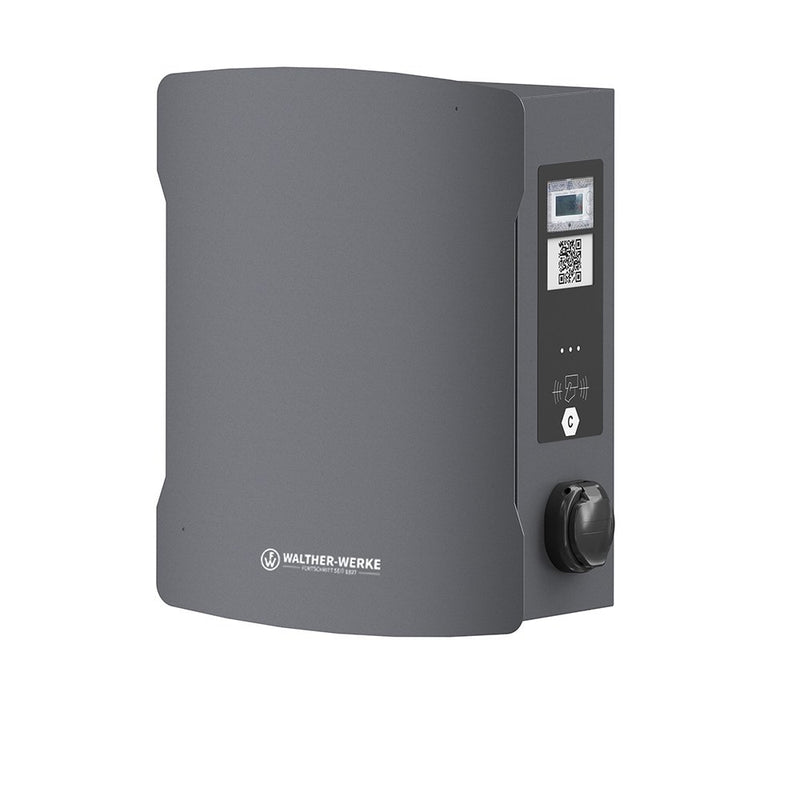

1 x WaltherWerkeE-Mobil. - Ladestation E-Mobility Wallbox smartEVO uno+ 98601310E Ladeleitung max. 22k
