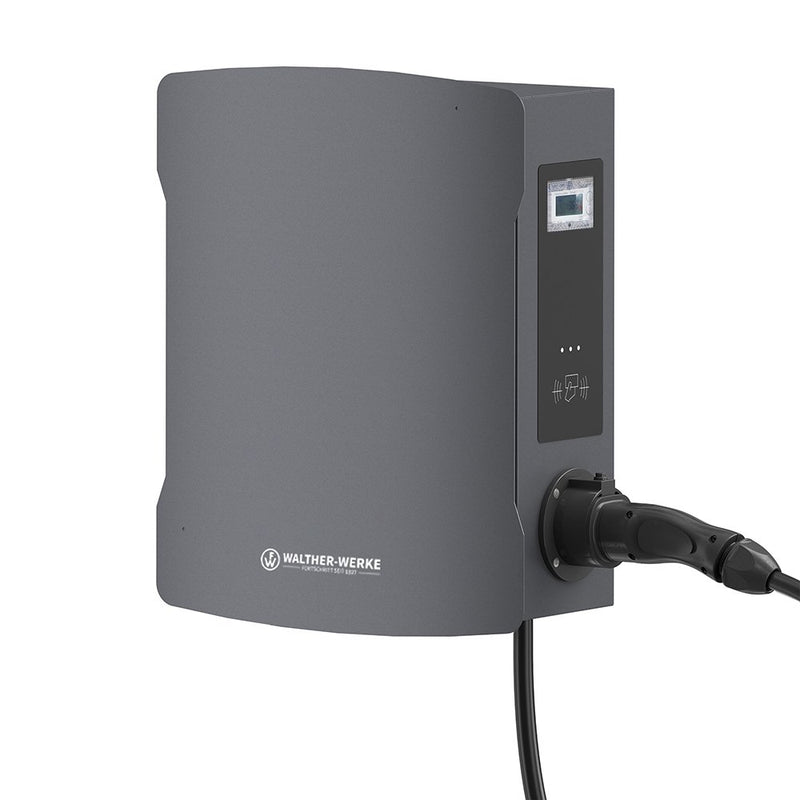

WALTHER Wallbox smartEVO uno
Ausstattungsmerkmale:
Ladung nach Mode 3 nach IEC 61851
Steckvorrichtungen nach IEC 62196
1x Ladeleitung mit 7,5m Leitungslänge Ladekupplung Typ 2
Ladeleistung bis zu 22kW
3 Status-LEDs im seitlichen Panel zur Anzeige
des aktuellen Status des Ladepunktes
Authentifizierung über seitlich angebrachtes RFID-Panel
Powerline Communication (PLC) gemäß ISO 15118
ermöglicht Plug & Charge
Anbindung an Energiemanagementsysteme (EMS)
Kommunikationsprotokoll EEBUS
Anbindung an SMA- Kommunikationsprotokoll
und TQ-Energiemanagement
Integrierter Webserver
Update Firmware-Version sowie Steuerung/ Wartung
per Remotezugriff.
Ethernet-Schnittstelle einschl. AMJ- Modul
zur Anbindung an festverlegtes Datenkabel
Modbus- Zählerschnittstelle (TCP & RTU)
zur Anbindung an Dynamic- Control
Smart-Grid-Fähigkeit durch OCPP 1.5 & 1.6 (JSON & SOAP)
Integrierten 4G-Modems (microsim) zur Anbindung an Backend-
und Roamingplattformen diverser Anbieter
(z.B. Stromnetz Hamburg und msu solution / m8mit).
Smart-Grid-Fähigkeit durch OCPP 1.5 & 1.6 (JSON & SOAP)
Lokales Dynamisches Lastmanagement (DLM)
einschl. Schieflasterkennung (Phasengenaues Regeln)
zur effizienten Nutzung der verfügbaren Ladeleistung
mit bis zu 250 Ladepunkte
Zuordnung von Master- und Slave-Ladepunkten
über die Konfigurationsoberfläche möglich
MID-zertifizierter Zähler zur Verbrauchsabrechnung
Permanente PE-Überwachung
6mA DC- Fehlerstromüberwachung
Integrierter Fehlerstromschutzschalter, Leitungsschutzschalter
Integrierte 2-stufige Temperaturüberwachung.
Robustes und witterungsbeständiges Gehäuse
Verzinktes Pulverbeschichtetes Stahlblechgehäuse
in Eisenglimmergrau (DB703)
Abschließbare Tür mit integriertem Designschild
und Walther-Werke Schriftzug
Leichte Montage durch 3 Punkt Wandbefestigung
max. Anschluss der Versorgungsleitung bei NYY-J 1x5x10mm²
Mitgeliefertes Zubehör
2 RFID- Karten Mifare- Classic
2 Schlüssel
1x AMJ- Modul
Sicherheitshinweis
Schaltplan (allpolig)
Stückprüfnachweis
Checkliste Funktionsprüfung
Optional erhältlich:
Stele
Anschluss bis 5x10mm²
einseitige Ausführung: 98900026
beidseitige Ausführung: 98900027
Anschluss bis 5x16mm²
einseitige Ausführung: 98900031
beidseitige Ausführung: 98900032
Erdstück: E8ES
| Technische Details |
|---|
| Ausführung Anschluss Anlagenseite |
3-phasig |
| Eingangsspannung |
400 V |
| Frequenz |
50 Hz |
| Nennanschlussleistung |
22 kW |
| Anzahl der Ladepunkte |
1 |
| Max. Leistung pro Ladepunkt |
22 kW |
| Breite |
490 mm |
| Höhe |
390 mm |
| Tiefe |
175 mm |
| Montageart |
Wandmontage |
| Anzahl der Ladekupplungen Typ 2 |
1 |
| Mit Hausanschlusskasten (HAK) |
nein |
| Anzahl der FI-Schalter Typ A |
1 |
| Länge des Ladekabels |
6 m |
| Ladekabel dauerhaft verriegelbar an der Ladestation |
nein |
| DC-Fehlerstromerkennung |
ja |
| Schützkontakt-Verschweiß-Erkennung |
ja |
| Mit Leistungsschutzschalter |
nein |
| Vernetzbar als Master |
ja |
| Vernetzbar als Extender |
nein |
| Vernetzbar über LAN |
ja |
| Vernetzbar über WLAN |
nein |
| LTE |
nein |
| Funkstandard 5G |
nein |
| Mit Energiezähler |
ja |
| Mit Schlüsselschalter |
nein |
| Mit integriertem RFID-Kartenleser |
nein |
| NFC (Near Field Communication) |
ja |
| Statisches Lastmanagement integriert |
ja |
| Geeignet für dynamisches Lastmanagement |
ja |
| Open Charge Point Protocol (OCPP) Version |
1.6 |
| Plug and charge (ISO 15118) |
ja |
| Mit Display |
ja |
| Werkstoff des Gehäuses |
Stahl |
| Schutzart (IP) |
IP54 |
| Schlagfestigkeit |
IK09 |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
| Bedienung und Konfiguration über App |
nein |
| Export der Ladehistorie |
ja |
| Backend im Lieferumfang enthalten |
nein |
| Mit MID-kompatiblem Energiezähler |
ja |
| Eichrechtskonform |
nein |
Lieferumfang:
1 x WaltherWerkeE-Mobil. - Ladestation E-Mobility Wallbox smartEVO uno 98601310 Ladekuppl.max.22kW
