Walther Werke - Baustromverteiler Verteilerschrank WV0740R1 277kVA

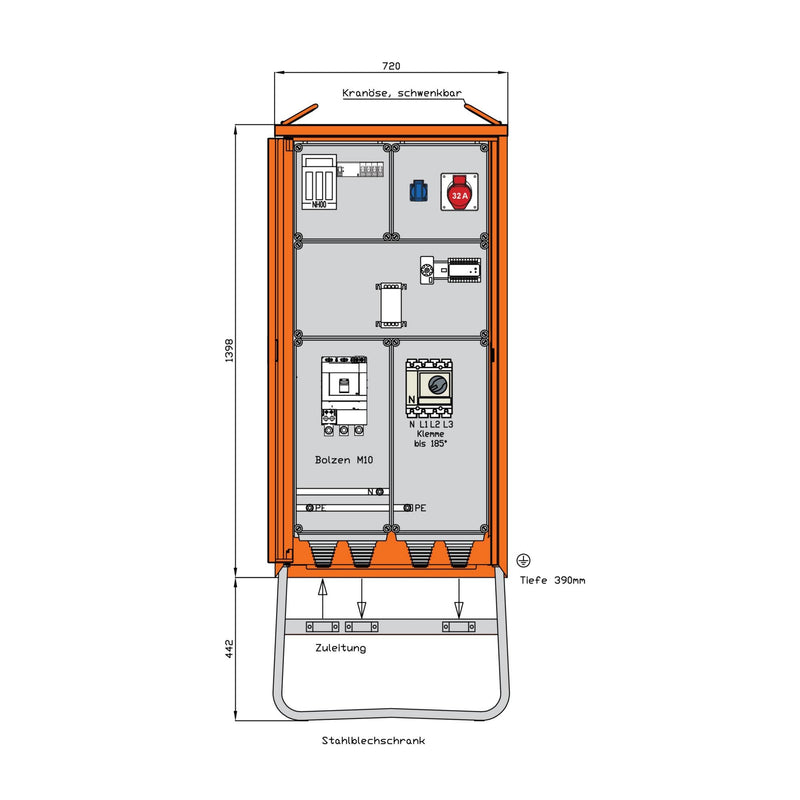

WALTHER VerteilerschrankAnschlussleistung: 277kVAnach IEC61439-4Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1398 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mmAnschluss:1 Leistungsschalter 3pol. 400A mit Bolzenanschluss M10Abgang / Absicherung:1 RCD-Schutzschalter 4P 40A/30mA -B- mit NH00-Sicherungslasttrennschalter 35A1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 Schutzkontaktsteckdose 16A 2P 230V mit Leitungsschutzschalter (MCB) 1P 16A -C- 1 Steuereinheit1 Differenzstrommonitor 30-300mA -B- Doepke Typ: DRCM 1B+ #093404001 Messwandler -B- Doepke Typ: DCT105 B+ #093403071 Hauptschalter 4P 400A mit Arbeitsstromauslöser1 Abgangsklemme 5 x bis 185qmm

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	400 A
Anschlussleistung	277 kVA
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	1
Hauptschalter	NH2
Hauptschalter-Bemessungsstrom	400 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	2
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	720 mm
Höhe	1840 mm
Tiefe	390 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Verteilerschrank WV0740R1 277kVA
