Walther Werke - Baustromverteiler Verteilerschrank WV0642R1 173kVA

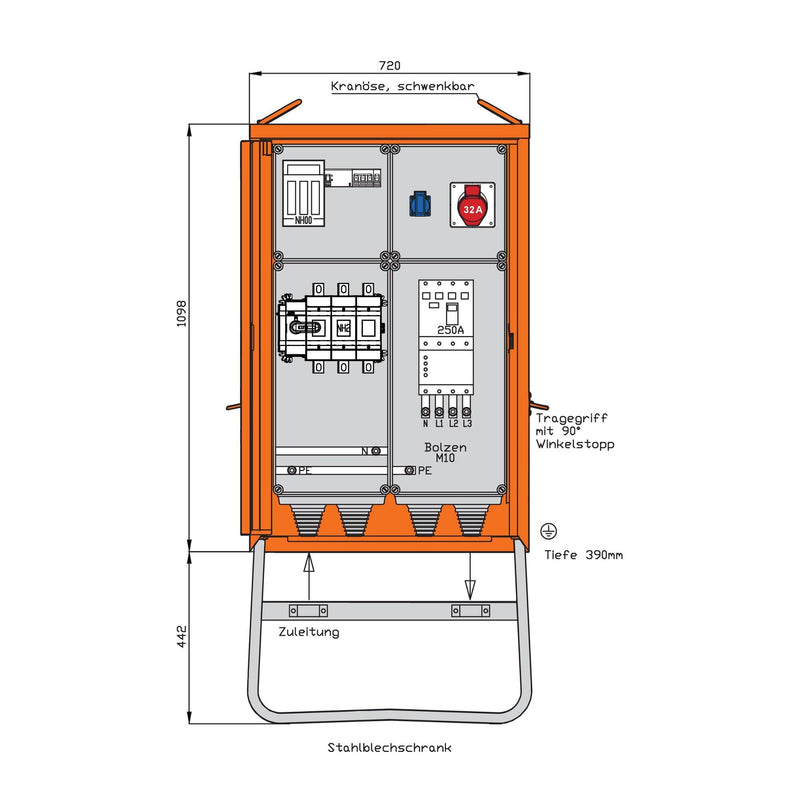

WALTHER VerteilerschrankAnschlussleistung: 173kVAnach IEC61439-4Gehäuse (H26) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 ?reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1098 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mmAnschluss:1 NH2-Lasttrennschalter mit Sicherungen 250A mit Bolzenanschluss M10Abgang / Absicherung:1 Leistungsschalter mit magnetischem und thermischem Auslöser und RCD-Steuereinheit 500mA -voreingestellt Typ: DFL 8 250-4 X-BSK -B- #9219784 mit Bolzenabgang M101 RCD-Schutzschalter 4P 40A/30mA -B- mit NH00-Sicherungslasttrennschalter 40A1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 Schutzkontaktsteckdose 16A 2P 230V mit Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	250 A
Anschlussleistung	173 kVA
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	1
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	250 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	2
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	720 mm
Höhe	1540 mm
Tiefe	390 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Verteilerschrank WV0642R1 173kVA
