Walther Werke - Baustromverteiler Verteilerschrank WV0624CR1 246kVA f.Container

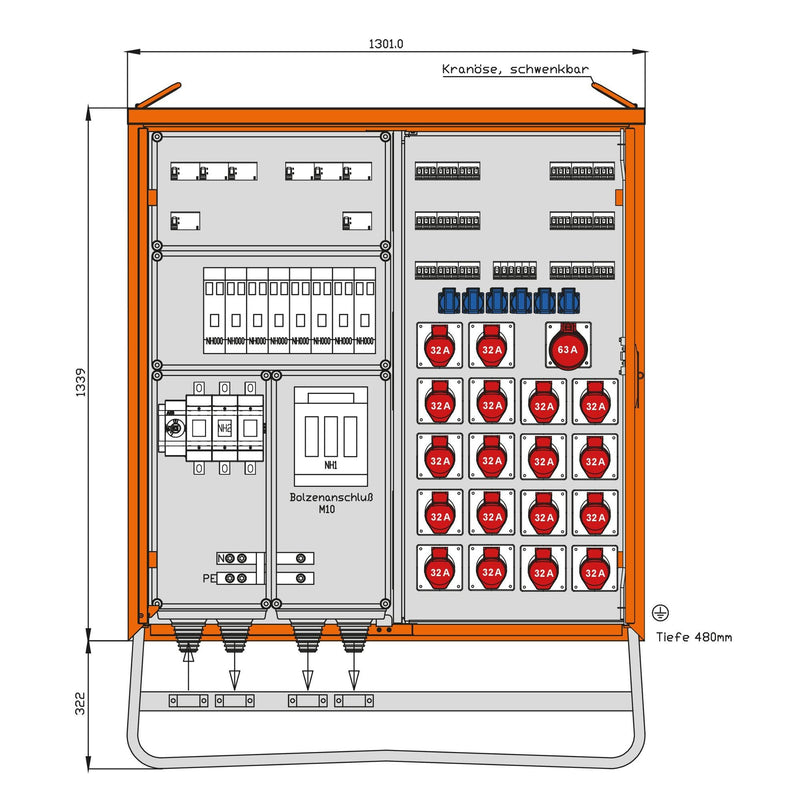

WALTHER Verteilerschrank für ContainerAnschlussleistung: 246kVAnach IEC61439-4Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1339 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss: 1 NH2-Lasttrennschalter mit Sicherungen 355A mit Bolzenanschluss M10Abgang / Absicherung: 1 NH1-Sicherungslasttrennschalter 200A mit Bolzenabgang M10 1 RCD-Schutzschalter 4P 63A/300mA -B- mit NH000-Sicherungslasttrennschalter 63A 1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 6 RCD-Schutzschalter 4P 63A/30mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A18 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 35A 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	355 A
Anschlussleistung	246 kVA
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	18
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	NH2
Hauptschalter-Bemessungsstrom	355 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	24
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	7
Anzahl der Fehlerstrom-Schutzschalter 300 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1301 mm
Höhe	1661 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Verteilerschrank WV0624CR1 246kVA f.Container
