Walther Werke - Baustromverteiler Verteilerschrank WV0622R1 246kVA

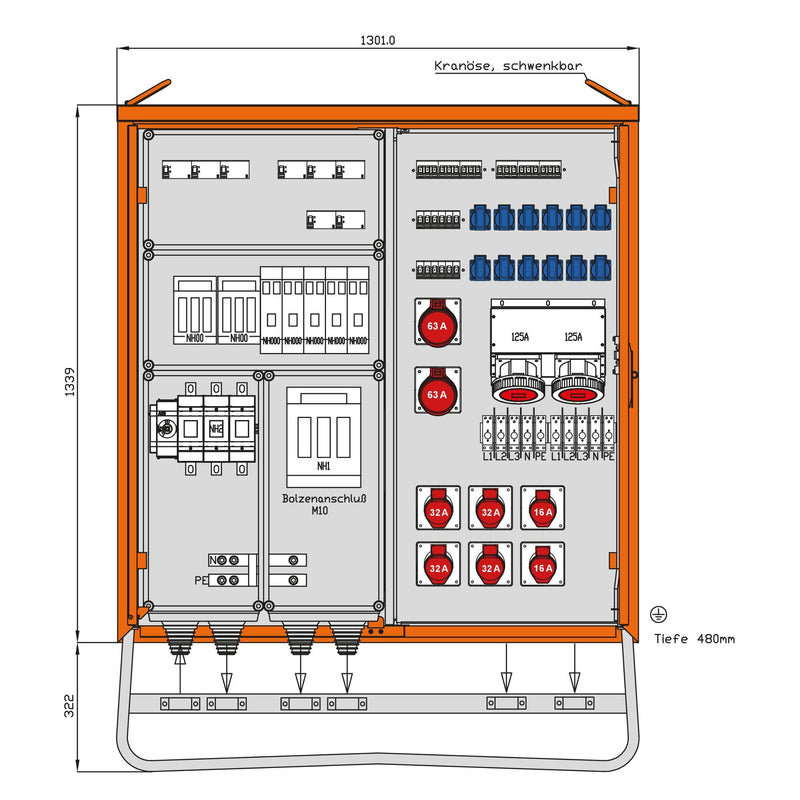

WALTHER VerteilerschrankAnschlussleistung: 246kVAnach IEC61439-4Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1339 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss: 1 NH2-Lasttrennschalter mit Sicherungen 355A mit Bolzenanschluss M10Abgang / Absicherung: 1 NH1-Sicherungslasttrennschalter 200A mit Bolzenabgang M10 2 RCD-Schutzschalter 4P 125A/500mA -A- mit je 1 NH00-Sicherungslasttrennschalter 100A 2 CEE-Anbaudosen 125A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD- 2 Abgangsklemmen 5 x 16-70qmm ohne Vorsicherungen -direkt ab RCD- 2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD- 2 RCD-Schutzschalter 4P 63A/30mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 4 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 2 RCD-Schutzschalter 4P 40A/30mA -A- auf 1 NH000-Sicherungslasttrennschalter 63A12 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	355 A
Anschlussleistung	246 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	4
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig	2
Anzahl der SCHUKO-Steckdosen	18
Hauptschalter	NH2
Hauptschalter-Bemessungsstrom	255 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	18
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	4
Anzahl der Fehlerstrom-Schutzschalter 300 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1301 mm
Höhe	1661 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Verteilerschrank WV0622R1 246kVA
