Walther Werke - Baustromverteiler Verteilerschrank WV0455R1 111kVA

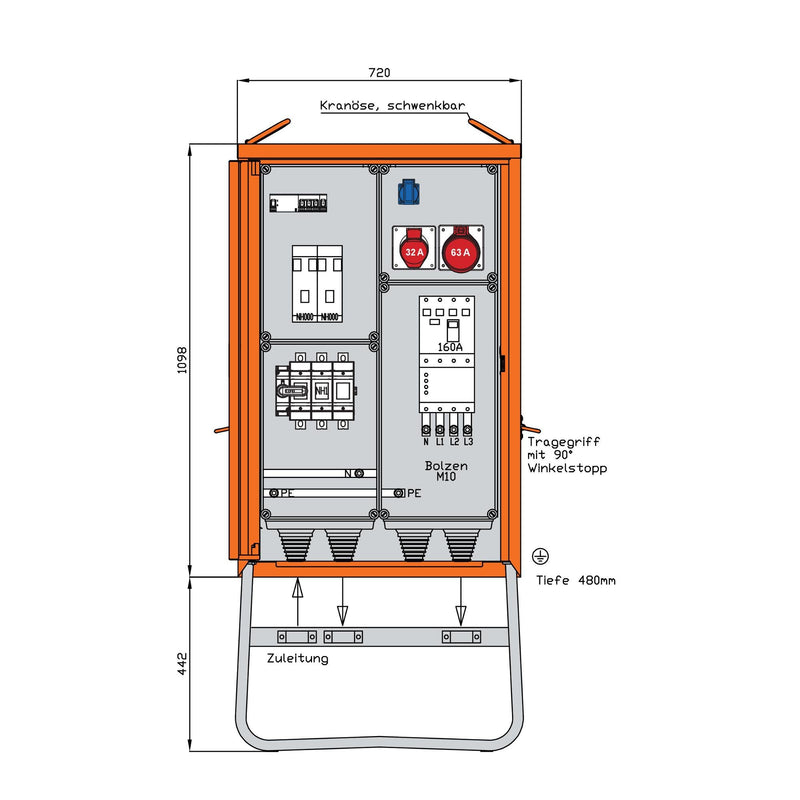

WALTHER VerteilerschrankAnschlussleistung: 111kVAnach IEC61439-4Gehäuse (H26) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 ?reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1098 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mmAnschluss:1 NH1-Lasttrennschalter mit Sicherungen 160A mit Bolzenanschluss M10Abgang / Absicherung:1 Leistungsschalter mit magnetischem und thermischem Auslöser und RCD-Steuereinheit 500mA -voreingestellt Typ: DFL 8 160-4 X-BSK -B- #9189784 mit Bolzenabgang M101 CEE-Anbaudose 63A 5P 400V 6h mit NH000-Sicherungslasttrennschalter 63A1 RCD-Schutzschalter 4P 40A/30mA -B- mit NH000-Sicherungslasttrennschalter 40A1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 Schutzkontaktsteckdose 16A 2P 230V mit Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	160 A
Anschlussleistung	111 kVA
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	1
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	160 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	2
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	720 mm
Höhe	1540 mm
Tiefe	390 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Verteilerschrank WV0455R1 111kVA
