Walther Werke - Baustromverteiler Verteilerschrank WV0445R1 87kVA

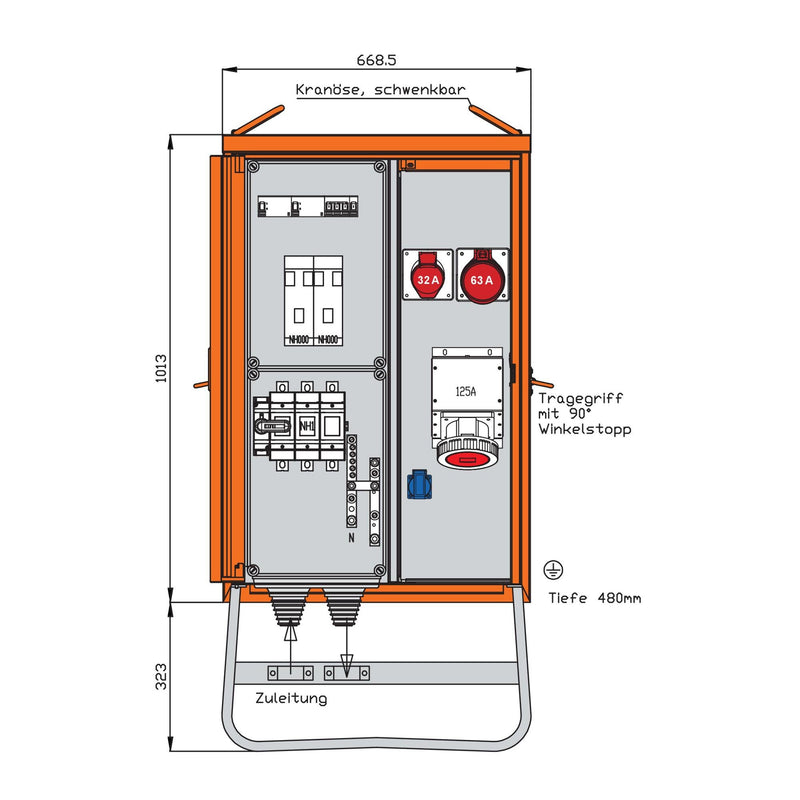

WALTHER VerteilerschrankAnschlussleistung: 87kVAnach IEC61439-4Gehäuse (H20) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 ?reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1013 x 669 x 480mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH1-Lasttrennschalter mit Sicherungen 125A mit Bolzenanschluss M10Abgang / Absicherung:1 RCD-Schutzschalter 4P 125A/500mA -B-1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 CEE-Anbaudose 63A 5P 400V 6h mit NH000-Sicherungslasttrennschalter 63A1 RCD-Schutzschalter 4P 40A/30mA -B- mit NH000-Sicherungslasttrennschalter 40A1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 Schutzkontaktsteckdose 16A 2P 230V mit Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	125 A
Anschlussleistung	87 kVA
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	1
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	125 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	2
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	669 mm
Höhe	1336 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Verteilerschrank WV0445R1 87kVA
