Walther Werke - Baustromverteiler Verteilerschrank DEM63-V1 44kVA,2RCD TypA, 8LS

WALTHER Verteilerschrank
Anschlussleistung: 44kVA

nach IEC61439-4
Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44

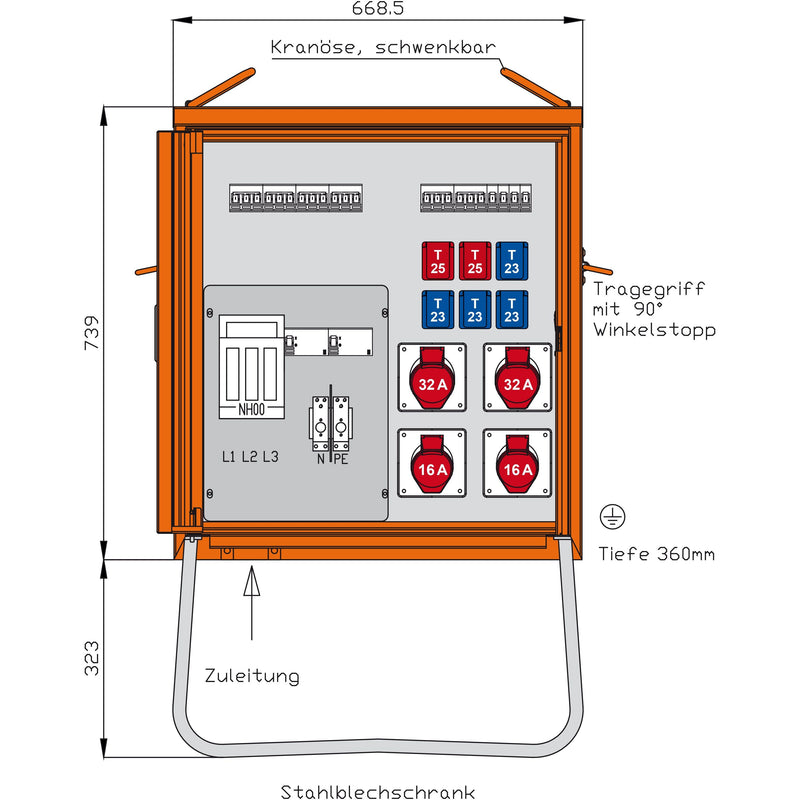

Größe ca.: 739 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Bügelklemmen 10-50qmm

Abgang / Absicherung:
1 RCD-Schutzschalter 4P 63A/30mA -A-
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA
2 Anbaudosen Typ 25
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
4 Anbaudosen Typ 23
auf 2 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	63 A
Anschlussleistung	44 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	2
Anzahl der Steckdosen Schweizer Norm Typ 23	4
Anzahl der Steckdosen Schweizer Norm Typ 25	2
Hauptschalter	NH00
Hauptschalter-Bemessungsstrom	63 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	8
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	669 mm
Höhe	1062 mm
Tiefe	360 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Verteilerschrank DEM63-V1 44kVA,2RCD TypA, 8LS

Keine Downloads vorhanden.
