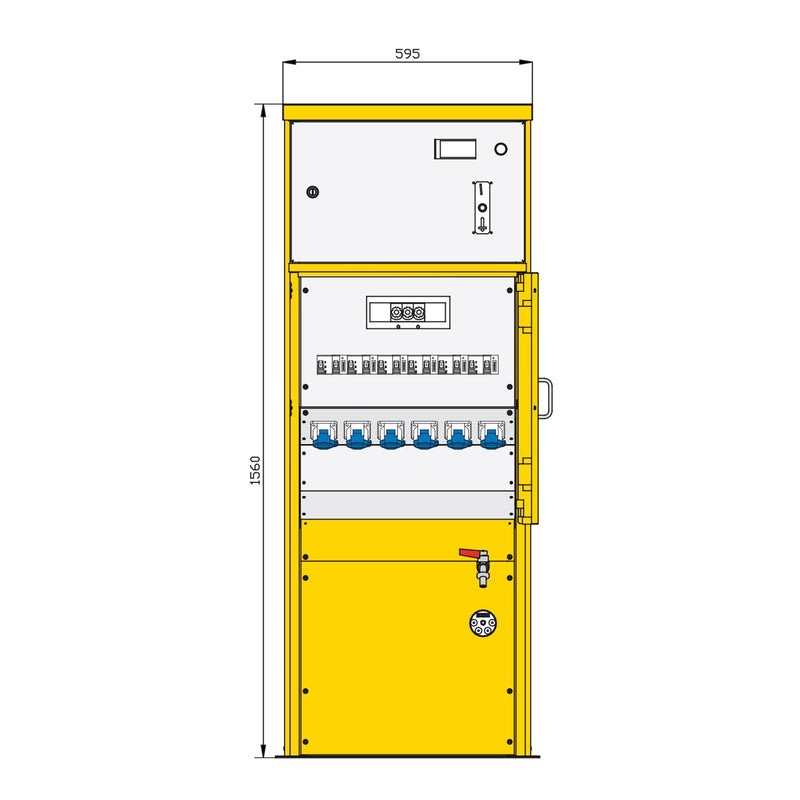

Walther Werke - Baustromverteiler Kassiersäule 82167001 7 RCDs TypA

WALTHER KassiersäuleGehäuse aus Edelstahl gebürstet (Werkstoff 1.4301)ohne Lackierungmit Bodenflanschplatte und Bohrungen zur Befestigungvordere Blende abnehmbar zur Montage und Anschluss der VersorgungsleitungenTür mit Griff und KugelschnapperKabelausführung bei geschlossener Tür möglichSchutzart: IP44Größe ca.: 1560 x 595 x 220mm / H-B-TAnschluss:1 Klemmkasten mit Reihenklemme 2 x 5 x 25qmm für Zuleitung und KabelschleifeAbgang / Absicherung:1 Lasttrennschalter mit Sicherungen 3P 50A D026 RCD-Schutzschalter 2P 25A/30mA -A-6 Leitungsschutzschalter (MCB) 1P 16A -B- 6 elektronische WS-Zähler 32A -beglaubigt-6 CEE-Anbaudosen 16A 3P 230V 6h1 Wasseruhr mit Kontakt1 Magnetventil (230V 50Hz)1 WasserzapfstelleSteuerung:1 RCD-Schutzschalter 2P 25A/30mA -A-1 Leitungsschutzschalter (MCB) 1P 10A -B-1 Kassiersystem für 7 Einheiten (6xCEE / 1xWasser) - Steuerung verbrauchsabhängig (KWh/Liter) geeicht -6 Relais HS2020Hinweis:Standard Münzprüfer = 1 -MünzenSonderausführungen (z. B. Wertmarken oder 2 -Münzen) im Auftragsfall bitte angeben.Funktion: Am Display wird über Tastatur die freie Steckdose/Wasserhahn ausgewählt. Der Münznehmer gibt nach Einwurf von Münzen bzw. Wertmarken den kWh/Liter-Wert vor und schaltet die Steckdose/Wasserhahn frei. Der aktuelle kWh/Liter-Wert erscheint im Display und wird nach jedem Einwurf addiert (max. 99 Münzen). Zur Kontrolle kann der kWh/Liter-Wert am Display abgelesen und bei Bedarf wieder aufgestockt werden.Kontrolle: Der Gesamtverbrauch kann direkt am eingebauten elektronischen Zähler/Wasseruhr abgelesen werden. Die Zähler/Wasseruhren sind geeicht, amtlich beglaubigt und mit einer Prüfmarke versehen und können somit für Verrechnungszwecke eingesetzt werden.Einstellungen: Hinter einer verschlossenen Klappe im Bereich der Münzkassette kann die kWh/Liter-Vorgabe pro Münze bzw. Wertmarke jederzeit vom Betreiber über Tastatur und Display verändert werden.Zusatzfunktion: Die Restwerte (kWh/Liter) können jederzeit manuell vom Betreiber gelöscht werden oder über eine Funktion ?Automatisch Löschen? nach einer voreingestellten Zeit (individuell) gelöscht werden.

Technische Details
Ausführung	Endverteilerschrank
Bemessungsspannung	230 V
Bemessungsstrom	50 A
Anschlussleistung	34 kVA
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig	6
Hauptschalter	DIII
Hauptschalter-Bemessungsstrom	50 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	6
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	7
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	nein
Werkstoff des Gehäuses	sonstige
Breite	595 mm
Höhe	1560 mm
Tiefe	220 mm

Lieferumfang:
1 x Kassiersäule (Gehäuse, Bodenflanschplatte, Tür, Klemmkasten, Lasttrennschalter, RCD-Schutzschalter, Leitungsschutzschalter, WS-Zähler, CEE-Anbaudosen, Wasseruhr, Magnetventil, Wasserzapfstelle, Kassiersystem, Relais)||
