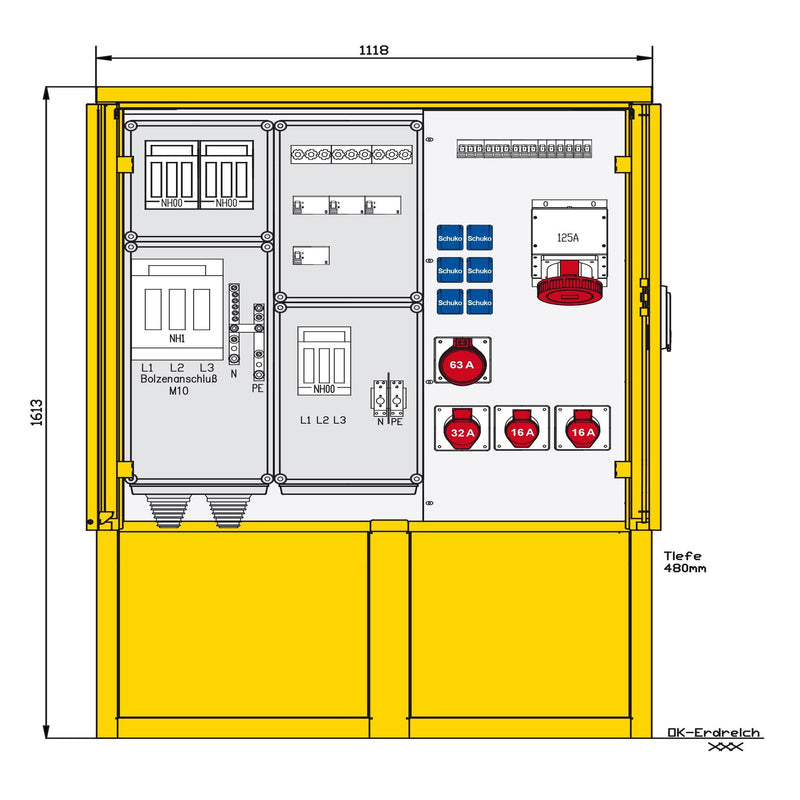

Walther Werke - Baustromverteiler Indus .u. Marktplatzvert. 83215900 mit 4 RCDs TypA, 9LS

WALTHER Industrie- und MarktplatzverteilerGehäuse aus Edelstahl (Werkstoff 1.4301)mit Lackierung RAL 7032 -grau-mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigungmit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebelmit Profilhalbzylinder, Schließung G2123sowie Kunststoff-RegenschutzkappeEinbauten bis einschl. RCD-Schutzschalter schutzisoliertvordere Blende zur Montage abnehmbarKabelausführung bei geschlossener Tür möglichSchutzart: IP 44Größe ca.: 1600 x 1100 x 480mm / H-B-TAnschluss:1 NH1-Sicherungslasttrennschalter 250A mit Bolzenanschluss M10Abgang / Absicherung:1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemme 10-50qmm1 RCD-Schutzschalter 4P 125A/300mA -A- mit NH00-Sicherungslasttrennschalter 125A1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 NH00-Sicherungslasttrennschalter 100A1 RCD-Schutzschalter 4P 63A/300mA -A- mit Sicherungselement 3P 63A D021 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -A- mit Sicherungselement 3P 63A D021 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A- mit Sicherungselement 3P 35A D026 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -B-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	250 A
Anschlussleistung	173 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	250 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	9
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Anzahl der Fehlerstrom-Schutzschalter 300 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	nein
Werkstoff des Gehäuses	sonstige
Breite	1118 mm
Höhe	1613 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke Baustromverteiler 83215900
