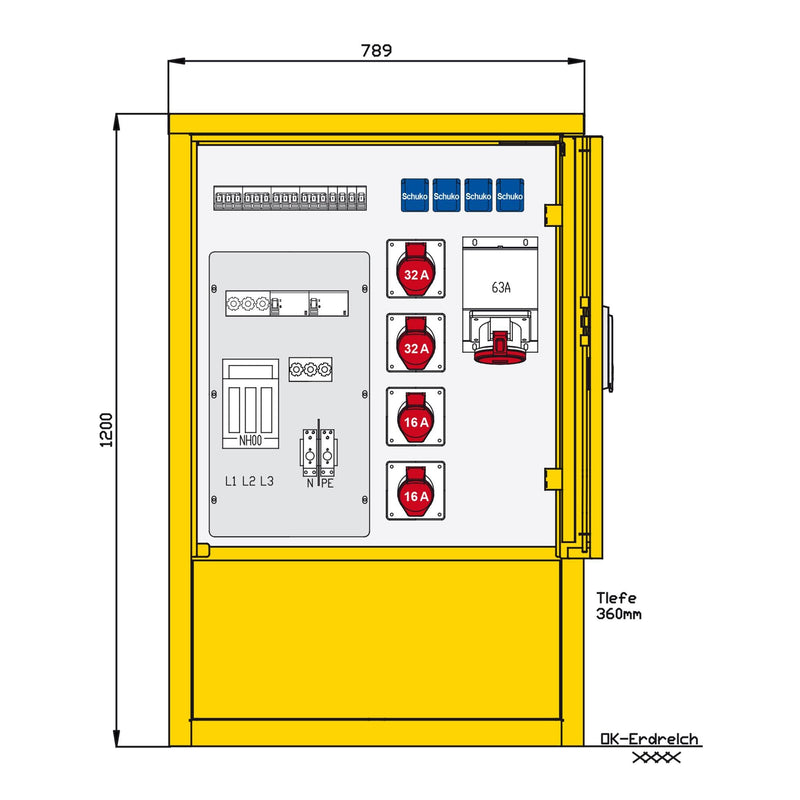

Walther Werke - Baustromverteiler Indus .u. Marktplatzvert. 83210300 mit 2 RCDs TypA, 8LS

WALTHER Industrie- und MarktplatzverteilerGehäuse aus Edelstahl (Werkstoff 1.4301)mit Lackierung RAL 7032 -grau-mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigungmit Einfachtür und 3-Punkt-Stangenschloss sowie Schwenkhebelmit Profilhalbzylinder, Schließung G2123sowie Kunststoff-RegenschutzkappeEinbauten bis einschl. RCD-Schutzschalter schutzisoliertvordere Blende zur Montage abnehmbarKabelausführung bei geschlossener Tür möglichSchutzart: IP 44Größe ca.: 1200 x 785 x 360mm / H-B-TAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemme 10-50qmmAbgang / Absicherung:1 RCD-Schutzschalter 4P 63A/300mA -A- mit Sicherungselement 3P 63A D021 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -A- mit Sicherungselement 3P 63A D022 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-4 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -B-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	100 A
Anschlussleistung	69 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	4
Hauptschalter	NH00
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	8
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Anzahl der Fehlerstrom-Schutzschalter 300 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	nein
Werkstoff des Gehäuses	sonstige
Breite	789 mm
Höhe	1200 mm
Tiefe	360 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Indus .u. Marktplatzvert. 83210300
