Walther Werke - Baustromverteiler Fest-u. Marktplatzvert. 83100494 3 RCDs TypA, 9 LS

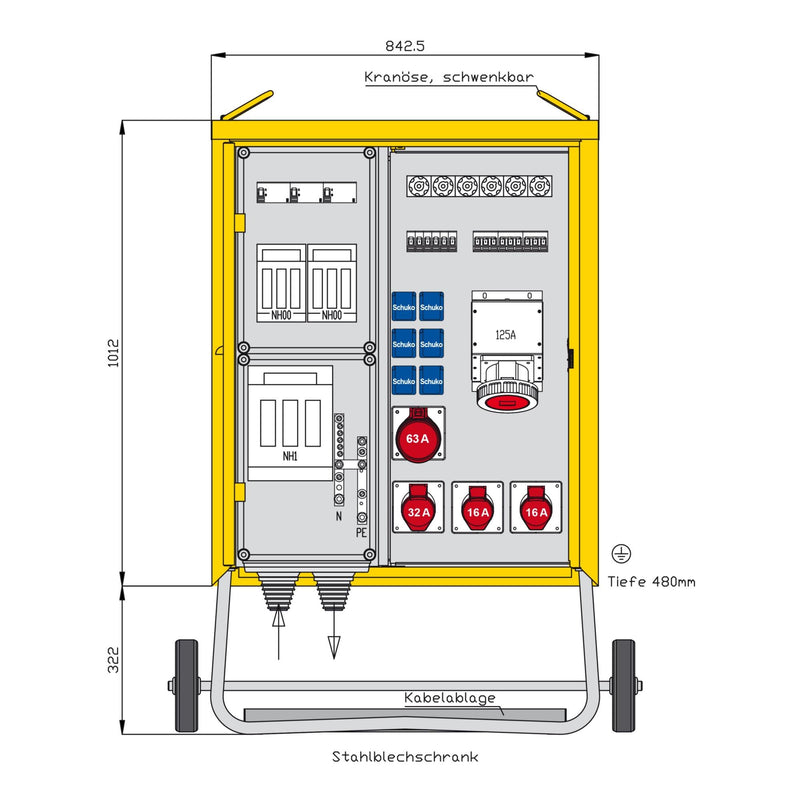

WALTHER Mobiler- Fest- und MarktplatzverteilerGehäuse (H22-F1) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 7032 -grau- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem UntergestellEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart : IP 44Größe ca.: 1012 x 843 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm + Vollgummi-Bereifung und Kabelablage + SchiebebügelAnschluss:1 NH1-Sicherungslasttrennschalter 200A mit Bolzenanschluss M10Abgang / Absicherung:1 RCD-Schutzschalter 4P 125A/300mA -A- mit NH00-Sicherungslasttrennschalter 100A1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 CEE-Anbaudose 63A 5P 400V 6h mit Sicherungselement 3P 63A (E33)1 NH00-Sicherungslasttrennschalter 80A1 RCD-Schutzschalter 4P 63A/30mA -A- mit Sicherungselement 3P 63A (E33)1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	mobiler Endverteiler
Bemessungsspannung	230/400 V
Bemessungsstrom	200 A
Anschlussleistung	138 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	9
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Anzahl der Fehlerstrom-Schutzschalter 300 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	nein
Werkstoff des Gehäuses	Stahl
Breite	843 mm
Höhe	1334 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Fest-u. Marktplatzvert. 83100494 3 RCDs TypA, 9 LS
