Walther Werke - Baustromverteiler Fest-u. Marktplatzvert. 83100430 3 RCDs TypA, 11 LS

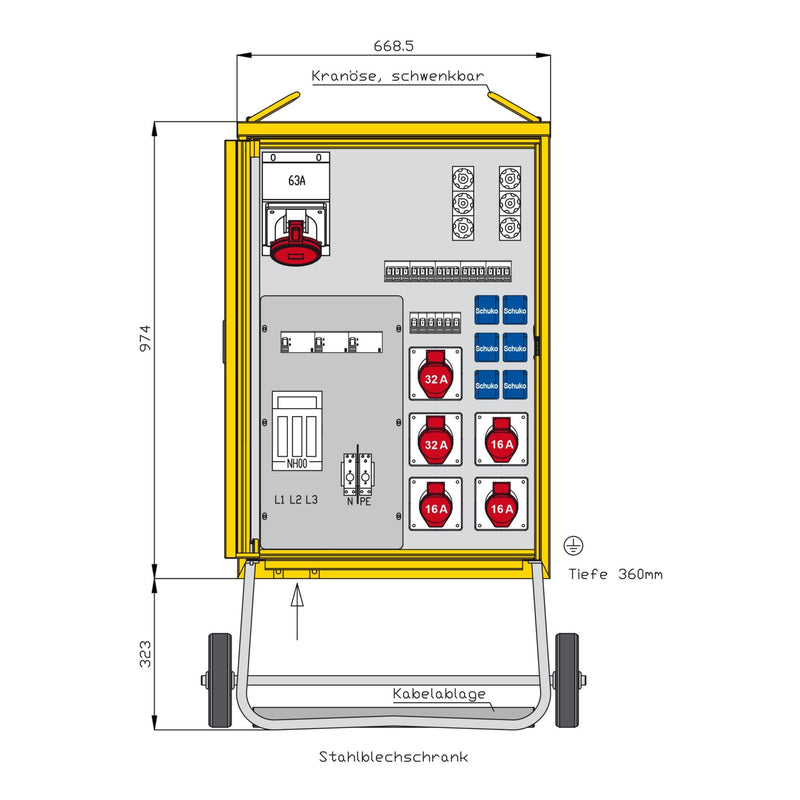

WALTHER Mobiler- Fest- und MarktplatverteilerGehäuse (H08-F1) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 7032 -grau- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem UntergestellEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart : IP 44Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm + Vollgummi-Bereifung und Kabelablage + SchiebebügelAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemmen 10-50qmmAbgang / Absicherung:1 RCD-Schutzschalter 4P 63A/300mA -A-1 CEE-Anbaudose 63A 5P 400V 6h mit Sicherungselement 3P 63A (E33)1 RCD-Schutzschalter 4P 63A/30mA -A- mit Sicherungselement 3P 63A (E33)2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	mobiler Endverteiler
Bemessungsspannung	230/400 V
Bemessungsstrom	100 A
Anschlussleistung	69 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	3
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	NH00
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	11
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Anzahl der Fehlerstrom-Schutzschalter 300 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	nein
Werkstoff des Gehäuses	Stahl
Breite	669 mm
Höhe	1279 mm
Tiefe	480 mm

Lieferumfang:
1 x Baustromverteiler (Gehäuse mit Untergestell, Vollgummi-Bereifung, Kabelablage und Schiebebügel)
