Walther Werke - Baustromverteiler Endverteiler WEV0803R1 44kVA

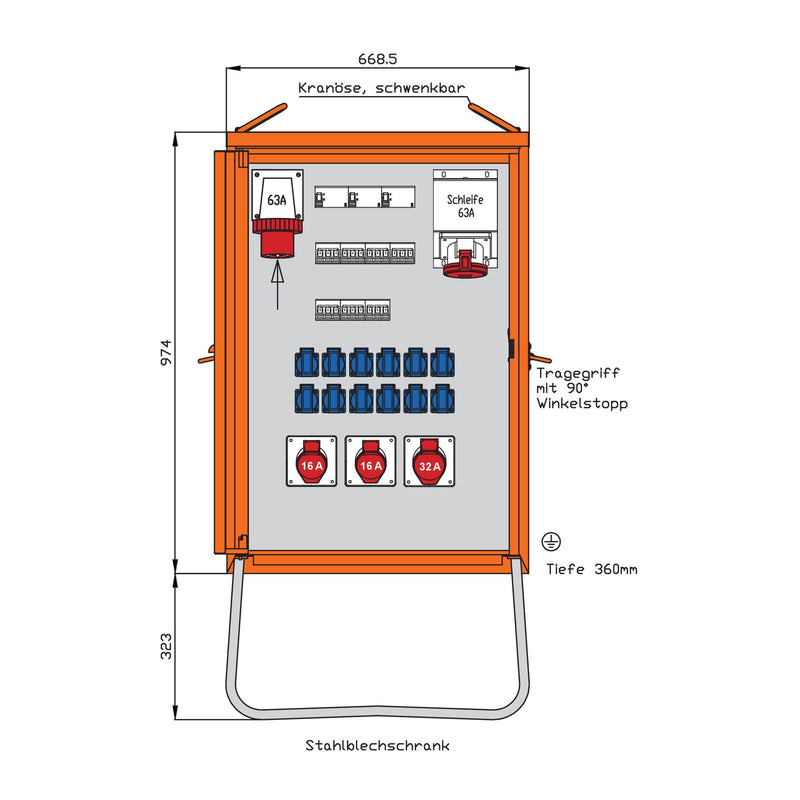

WALTHER EndverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart: IP 44Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss: 1 CEE-Anbaugerätestecker 63A 5P 400V 6hAbgang / Absicherung: 1 CEE-Anbaudose 63A 5P 400V 6h als Kabelschleife 1 RCD-Schutzschalter 4P 63A/30mA -B- 1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 2 RCD-Schutzschalter 4P 40A/30mA -A-12 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- Hinweis:Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.

Technische Details
Ausführung	Endverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	63 A
Anschlussleistung	44 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	12
Hauptschalter	ohne
Hauptschalter-Bemessungsstrom	0 A
Anzahl der Leitungsschutzschalter	15
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	669 mm
Höhe	1297 mm
Tiefe	360 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Endverteiler WEV0803R1 44kVA
