Walther Werke - Baustromverteiler Endverteiler WEV0791R1 22kVA

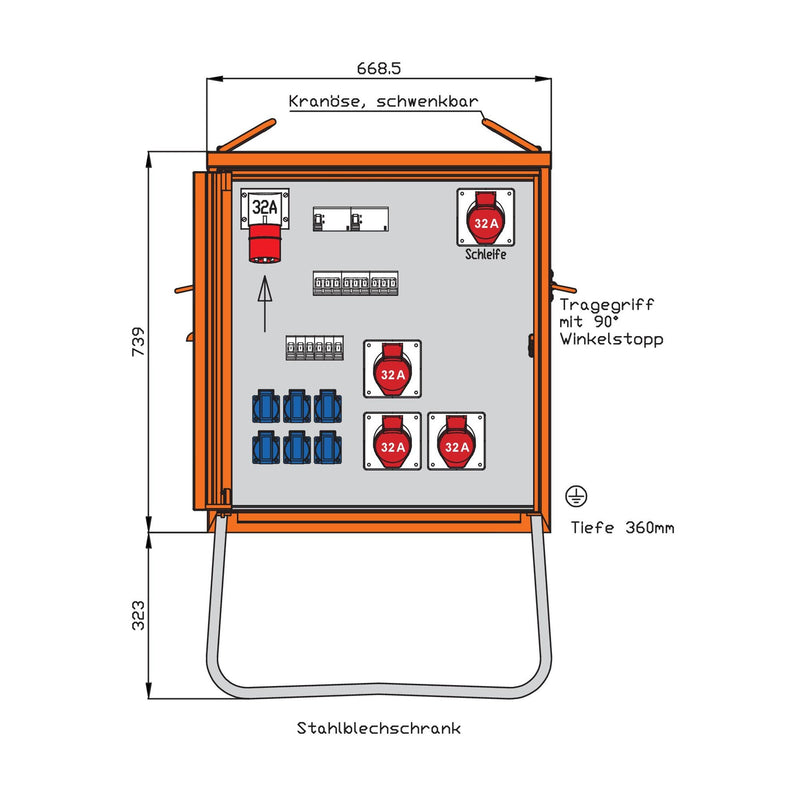

WALTHER EndverteilerschrankAnschlussleistung: 22kVAnach IEC61439-4Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart: IP 44Größe ca.: 739 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 CEE-Anbaugerätestecker 32A 5P 400V 6h mit PhasenwenderAbgang / Absicherung:1 CEE-Anbaudose 32A 5P 400V 6h als Kabelschleife1 RCD-Schutzschalter 4P 40A/30mA -B-3 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-1 RCD-Schutzschalter 4P 40A/30mA -A-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-Hinweis:Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.

Technische Details
Ausführung	Endverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	32 A
Anschlussleistung	22 kVA
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	4
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	ohne
Hauptschalter-Bemessungsstrom	0 A
Anzahl der Leitungsschutzschalter	9
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	669 mm
Höhe	1062 mm
Tiefe	360 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Endverteiler WEV0791R1 22kVA
