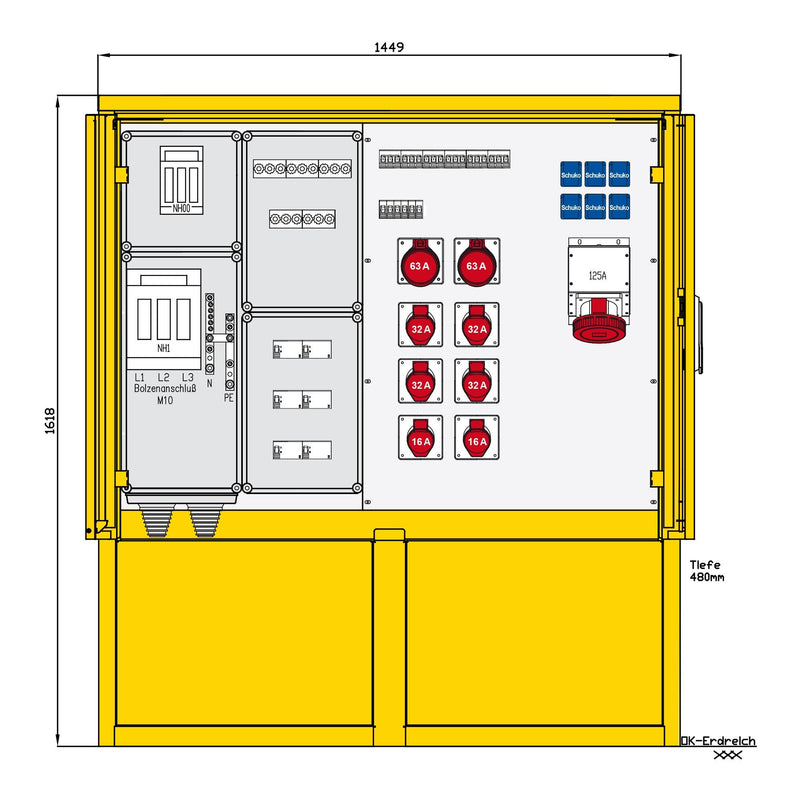

Walther Werke - Baustromverteiler Edelstahlstromverteiler 83216100 mit 6 RCDs TypA

WALTHER EdelstahlstromverteilerGehäuse aus Edelstahl (Werkstoff 1.4301)mit Lackierung RAL 7032 -grau-mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigungmit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebelmit Profilhalbzylinder, Schließung G2123sowie Kunststoff-RegenschutzkappeEinbauten bis einschl. RCD-Schutzschalter schutzisoliertvordere Blende zur Montage abnehmbarKabelausführung bei geschlossener Tür möglichSchutzart: IP 44Größe ca.: 1600 x 1440 x 480mm / H-B-TAnschluss:1 NH1-Sicherungslasttrennschalter 250A mit Bolzenanschluss M10Abgang / Absicherung:1 RCD-Schutzschalter 4P 125A/300mA -A- mit NH00-Sicherungslasttrennschalter 125A1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-2 RCD-Schutzschalter 4P 63A/300mA -A- mit je 1 Sicherungselement 3P 63A D022 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD-2 RCD-Schutzschalter 4P 63A/30mA -A- mit je 1 Sicherungselement 3P 63A D024 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A- mit Sicherungselement 3P 35A D026 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -B-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	250 A
Anschlussleistung	173 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	4
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	250 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	12
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	3
Anzahl der Fehlerstrom-Schutzschalter 300 mA	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	nein
Werkstoff des Gehäuses	sonstige
Breite	1449 mm
Höhe	1618 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Edelstahlstromverteiler 83216100
