Walther Werke - Baustromverteiler Beleuchtungsverteiler WV0283BER1 138kVA

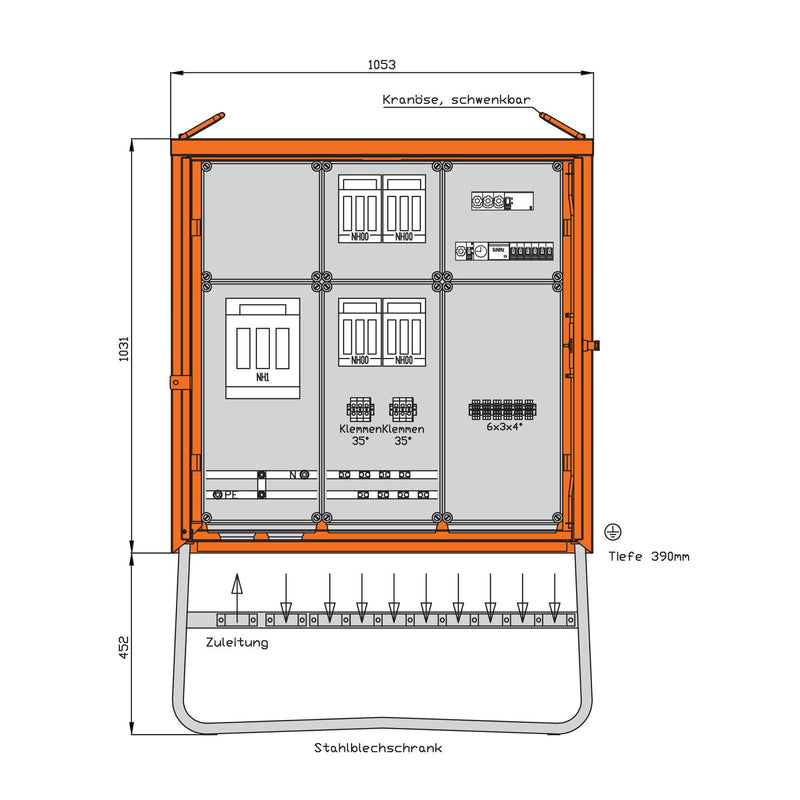

WALTHER BeleuchtungsverteilerschrankAnschlussleistung: 138kVAnach IEC61439-4Gehäuse (H29BE) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1031 x 1053 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 NH1-Sicherungslasttrennschalter 200A mit Bolzenanschluss M10Abgang / Absicherung:2 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50qmm2 NH00-Sicherungslasttrennschalter 100A mit je 1 Abgangsklemme 5 x 35qmm1 Lasttrennschalter mit Sicherungen 3P 35A D021 RCD-Schutzschalter 4P 40A/30mA1 Sicherungselement 1P 6A D01 -als Steuersicherung- 1 digitale Zeitschaltuhr 1 H-O-A-Schalter1 Schütz 3P 40A 6 Leitungsschutzschalter (MCB) 1P 16A -B- mit je 1 Abgangsklemme 3 x 4qmm

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	200 A
Anschlussleistung	138 kVA
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	6
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1053 mm
Höhe	1483 mm
Tiefe	390 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Beleuchtungsverteiler WV0283BER1 138kVA
