Walther Werke - Baustromverteiler Beleuchtungsverteiler WV0263BER1 44kVA

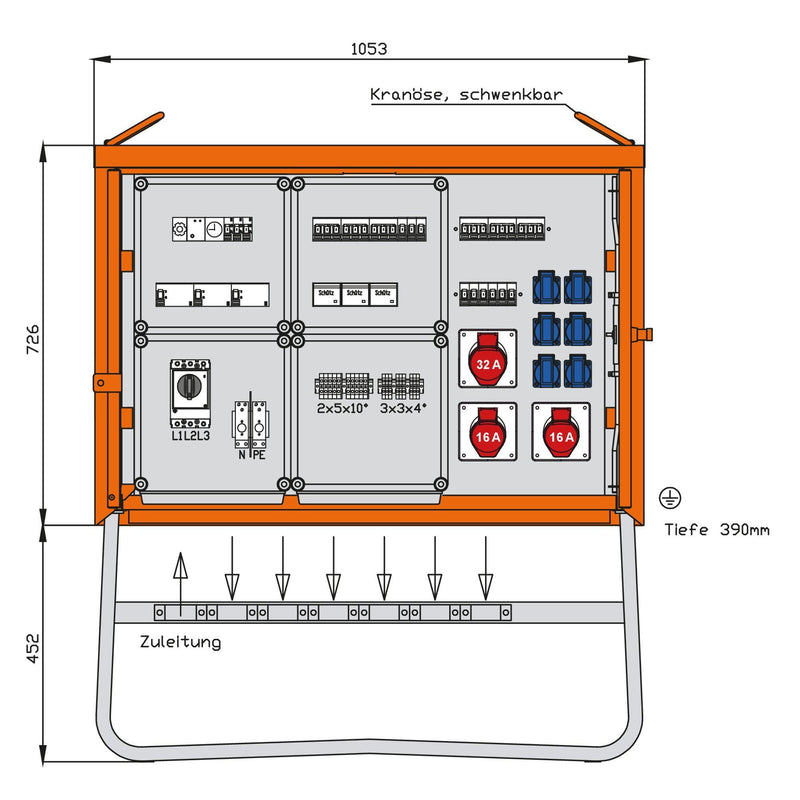

WALTHER BeleuchtungsverteilerAnschlussleistung: 44kVAnach IEC61439-4Gehäuse (H28BE) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 726 x 1053 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 NH00-Lasttrennschalter mit Sicherungen 63A mit Bügelklemmen 10-50qmmAbgang / Absicherung:1 RCD-Schutzschalter 4P 63A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- 1 RCD-Schutzschalter 4P 63A/30mA -A-1 Sicherungselement 1P 6A D01 -als Steuersicherung- 1 Dämmerungsschalter mit sep. Lichtfänger 1 digitale Zeitschaltuhr 2 H-O-A-Schalter2 Schütze 3P 20A 2 Leitungsschutzschalter (MCB) 3P 16A -C- mit je 1 Abgangsklemme 5 x 10qmm1 H-O-A-Schalter1 Schütz 3P 20A 3 Leitungsschutzschalter (MCB) 1P 16A -B- mit je 1 Abgangsklemme 3 x 4qmm

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	63 A
Anschlussleistung	44 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	Leistungsschalter
Hauptschalter-Bemessungsstrom	63 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	14
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1053 mm
Höhe	1178 mm
Tiefe	390 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Beleuchtungsverteiler WV0263BER1 44kVA
