Walther Werke - Baustromverteiler Aufputzverteiler WAP0494 138kVA, 3 RCDs TypA

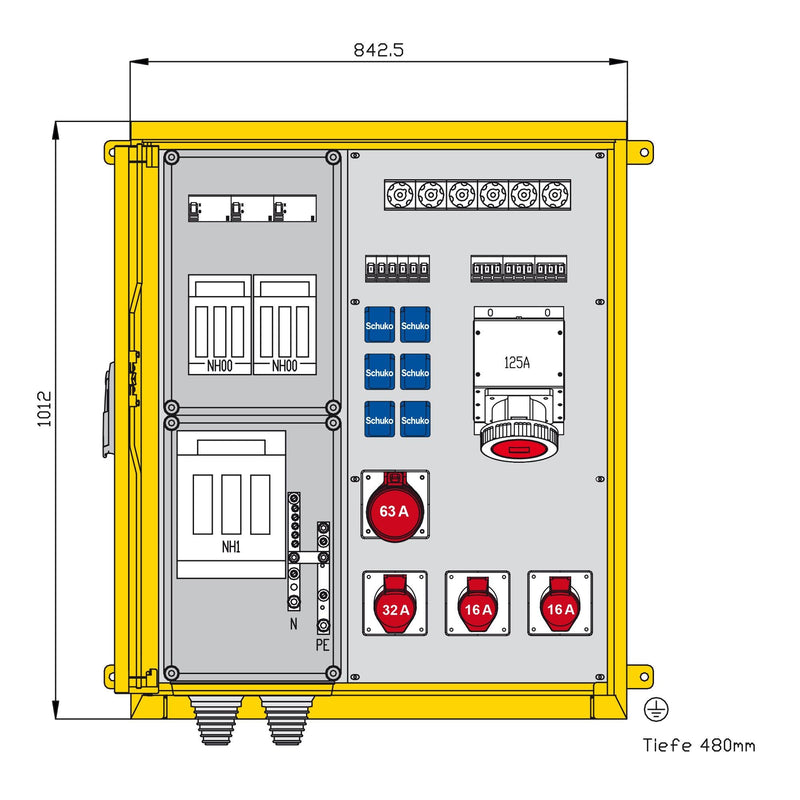

WALTHER AufputzverteilerAnschlussleistung: 138kVAGehäuse (H22-Sonder) aus rostfreiem Edelstahl (W1.4301) -blank/gebürstet- mit 4 Wandbefestigungsösen -außen- mit Einfachtür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart : IP 44Größe ca.: 1012 x 843 x 480mm / H-B-TAnschluss:1 NH1-Sicherungslasttrennschalter 200A mit Bolzenanschluss M10Abgang / Absicherung:1 NH00-Sicherungslasttrennschalter 100A1 RCD-Schutzschalter 4P 125A/500mA -A-1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 CEE-Anbaudose 63A 5P 400V 6h mit Sicherungselement 3P 63A (E33)1 NH00-Sicherungslasttrennschalter 80A1 RCD-Schutzschalter 4P 63A/30mA -A- mit Sicherungselement 3P 63A (E33)1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	200 A
Anschlussleistung	138 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	9
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	sonstige
Breite	843 mm
Höhe	1012 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Aufputzverteiler WAP0494
