Walther Werke - Baustromverteiler Anschlussverteilerschrank WAV0265R1 111kVA m.Wandlermess

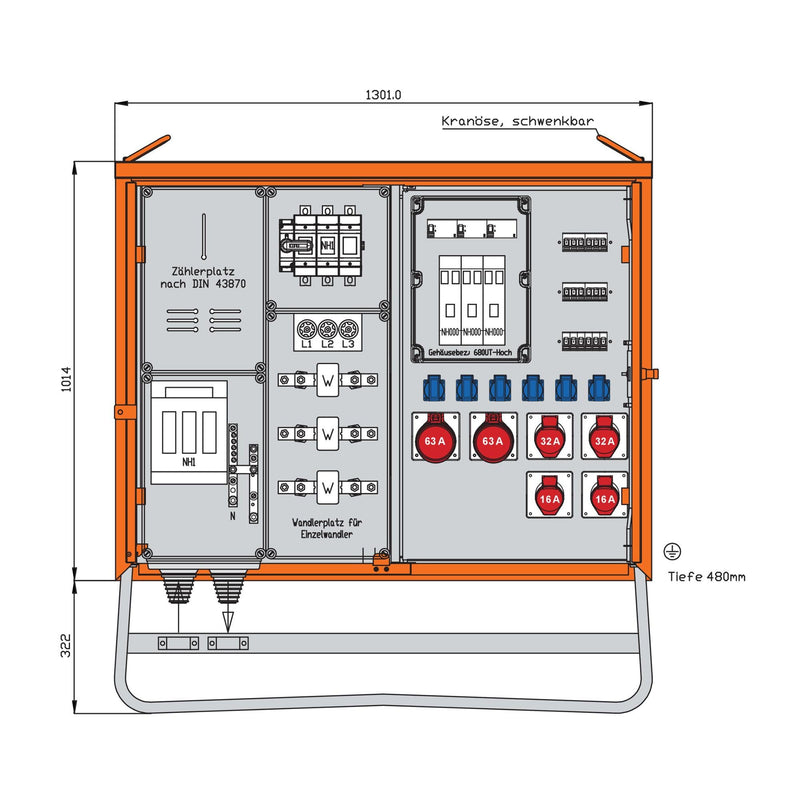

WALTHER AnschlussverteilerschrankAnschlussleistung: 111kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel mit KranösenEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 1014 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mmAnschluss:1 NH1-Sicherungslasttrennschalter 200A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A -DIAZED-1 DS-Zählerplatz ohne Zähler nach DIN 43870/21 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für EinzelwandlerAbgang / Absicherung:1 NH1-Lasttrennschalter mit Sicherungen 160A2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Anschlussverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	160 A
Anschlussleistung	111 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	2
Anzahl der SCHUKO-Steckdosen	6
Anzahl der Zählerfelder	1
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	160 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	10
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Anzahl der Fehlerstrom-Schutzschalter 300 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1301 mm
Höhe	1336 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussverteilerschrank WAV0265R1 111kVA m.Wandlermess
