Walther Werke - Baustromverteiler Anschlussverteilerschrank WAV0251R1 bis 69kVA m.Zählerpl

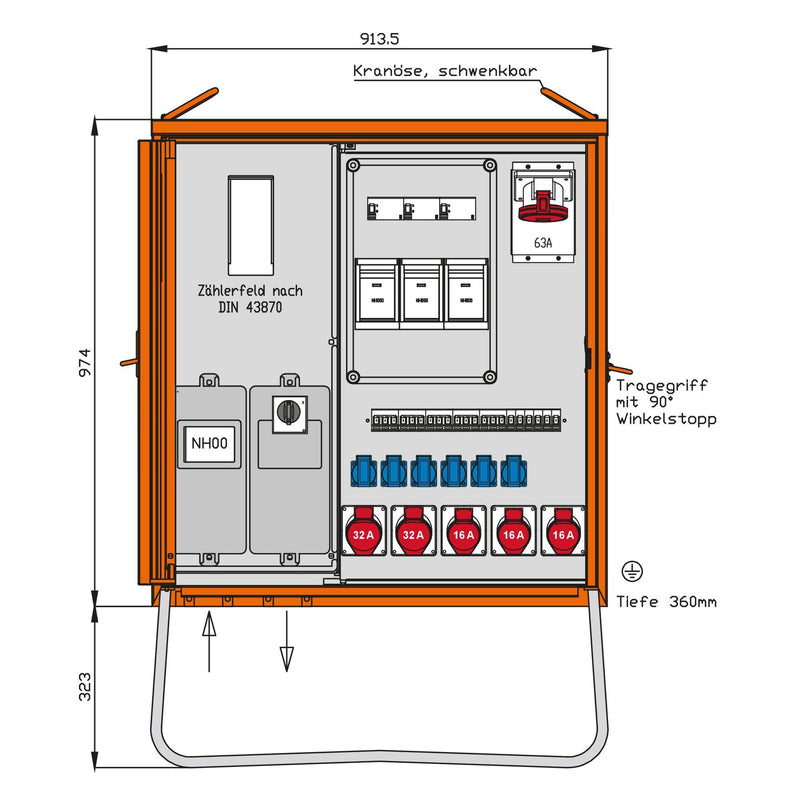

WALTHER AnschlussverteilerschrankAnschlussleistung: 69kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 914 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 100A mit thermisch-magnetischem Auslöser1 Abgangsklemme 10-50qmm1 RCD-Schutzschalter 4P 63A/300mA -B- mit NH000-Sicherungslasttrennschalter 63A1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 35A6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Anschlussverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	100 A
Anschlussleistung	69 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	3
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Anzahl der Zählerfelder	1
Hauptschalter	Leistungsschalter
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	11
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Anzahl der Fehlerstrom-Schutzschalter 300 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	914 mm
Höhe	1297 mm
Tiefe	360 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussverteilerschrank WAV0251R1
