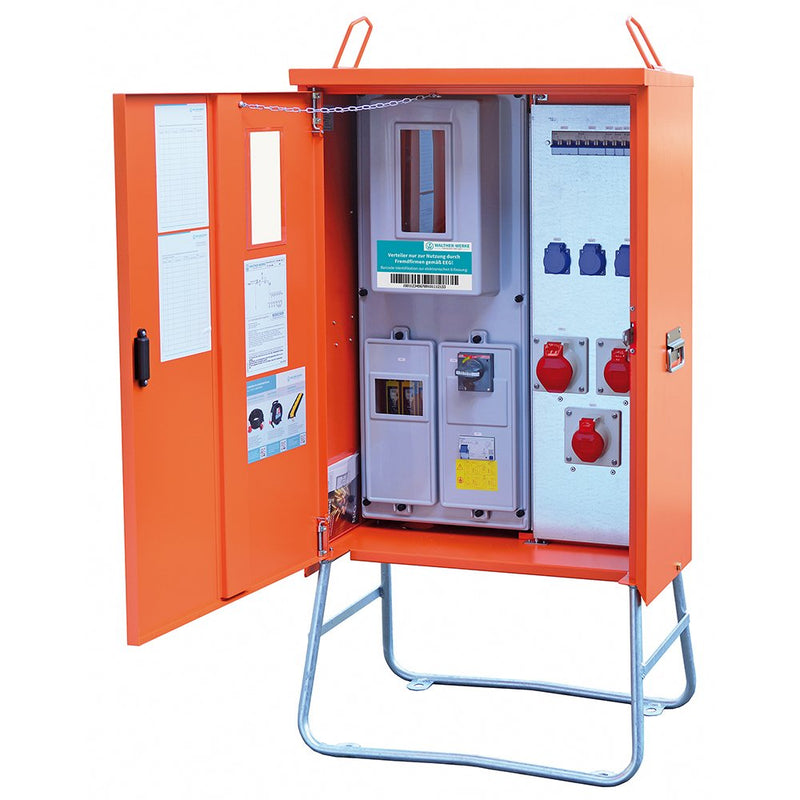

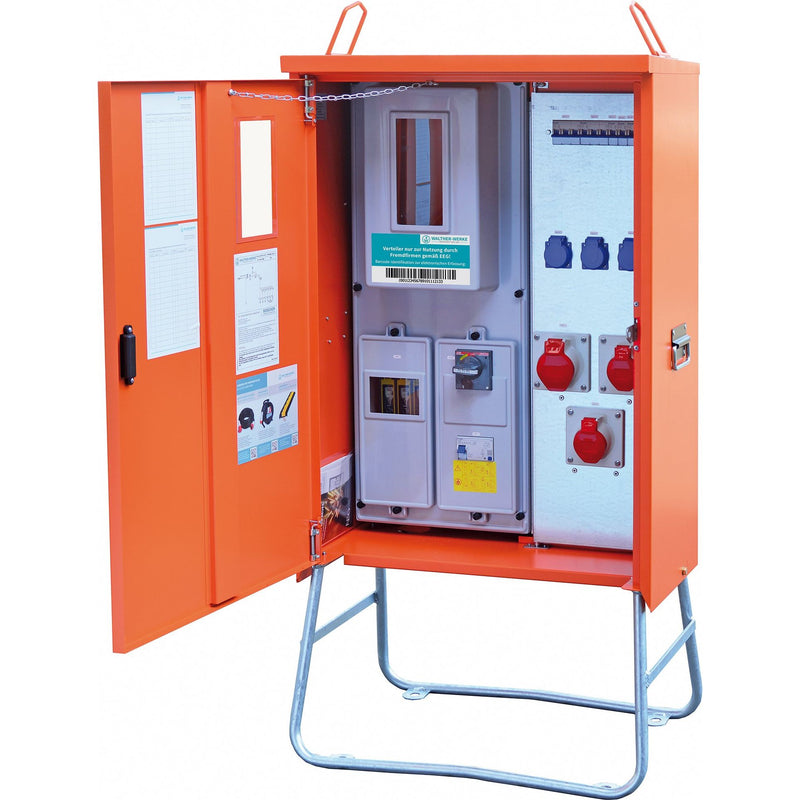

Walther Werke - Baustromverteiler Anschlussverteilerschrank WAV0100R1-EEG 22kVA,RCD TypB

WALTHER Anschlussverteilerschrank
Anschlussleistung: 22kVA

nach IEC61439-4
und DIN/VDE 43868/1

Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54
Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Bügelklemmen 10-50qmm

Messung:
1 DS-Zählerplatz mit digitalem Zähler nach DIN 43870/2

Abgang / Absicherung:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Anschlussverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	32 A
Anschlussleistung	22 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	3
Anzahl der Zählerfelder	1
Hauptschalter	Leistungsschalter
Hauptschalter-Bemessungsstrom	32 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	5
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	669 mm
Höhe	974 mm
Tiefe	360 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussverteilerschrank WAV0100R1-EEG
