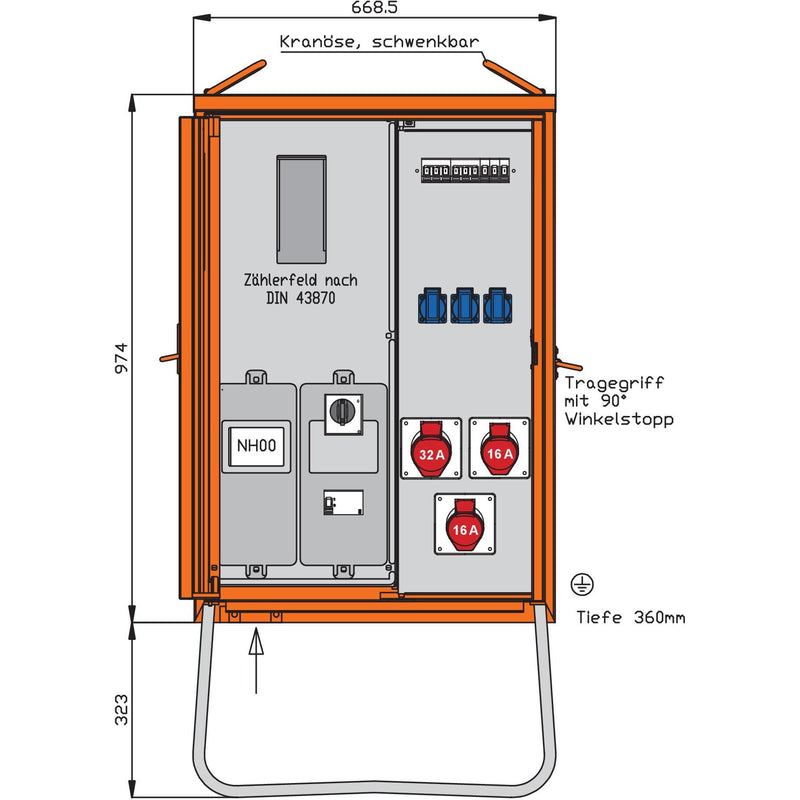

Walther Werke - Baustromverteiler Anschlussverteilerschrank WAV0100R1 22kVA m.Zählerplatz

WALTHER AnschlussverteilerschrankAnschlussleistung: 22kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 63A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 32A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 40A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Details
Ausführung	Anschlussverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	32 A
Anschlussleistung	22 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	3
Anzahl der Zählerfelder	1
Hauptschalter	sonstige
Hauptschalter-Bemessungsstrom	32 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	5
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	669 mm
Höhe	1297 mm
Tiefe	360 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussverteilerschrank WAV0100R1 22kVA m.Zählerplatz

Keine Downloads vorhanden.
