Walther Werke - Baustromverteiler Anschlussverteilerschrank DEM160-W 111kVA, 14 LS

WALTHER Anschlussverteilerschrank
Anschlussleistung : 111kVA

nach IEC61439-4
Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54

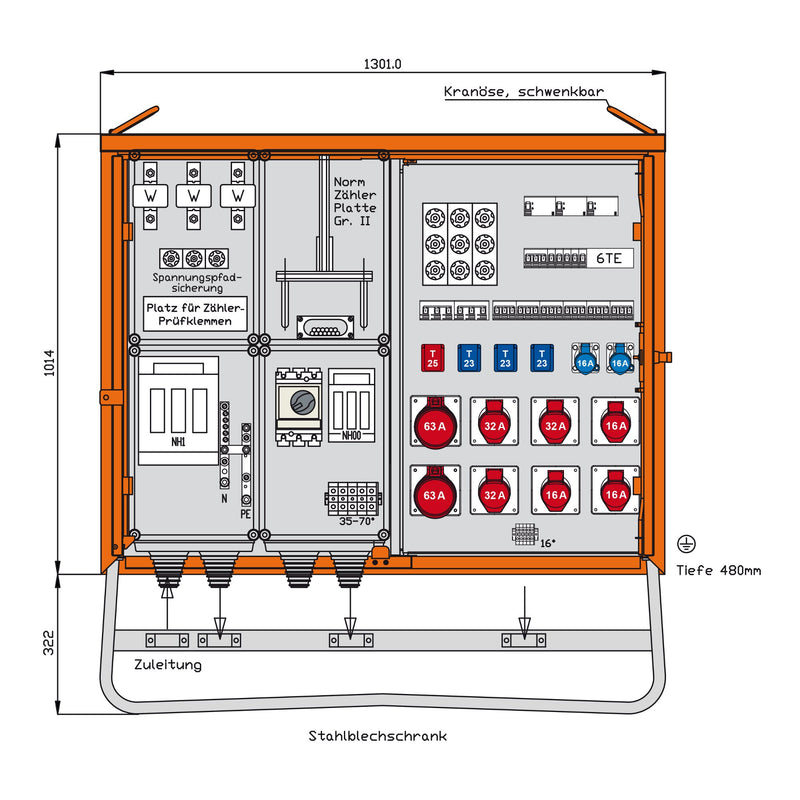

Größe ca.: 1014 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm

Anschluss:
1 NH1-Sicherungslasttrennschalter 160A
mit Zugangsklemme 70-150qmm

Messung:
1 Spannungspfadsicherung 3P 10A (E27)
1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II
1 Wandlerplatz &quot
Schweiz&quot
mit Platz für Zählerprüfklemme

Abgang / Absicherung:
1 NH00-Sicherungslasttrennschalter 125A
als Kranabgang
mit Abgangsklemme 5 x 35-70qmm
1 Hauptschalter 3P 160A Typ M+G
1 CEE-Anbaudose 63A 5P 400V 6h
1 Abgangsklemme 5 x 16qmm
auf 1 Leitungsschutzschalter (MCB) 3P 63A -C- /25kA
1 CEE-Anbaudose 63A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 63A -C- /25kA
2 RCD-Schutzschalter 4P 63A/30mA -A-
mit je 1 Sicherungselement 3P 63A (E33)
3 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
3 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
mit Sicherungselement 3P 35A (E33)
2 CEE-Anbaudosen 16A 3P 230V 6h
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 Anbaudose Typ 25
mit Leitungsschutzschalter (MCB) 3P 16A -C-
4 Anbaudosen Typ 23
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 Hutschiene 6 TE
für Kundeneinbauten

Technische Details
Ausführung	Anschlussverteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	160 A
Anschlussleistung	111 kVA
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig	2
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	3
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	3
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	2
Anzahl der Steckdosen Schweizer Norm Typ 23	4
Anzahl der Steckdosen Schweizer Norm Typ 25	1
Anzahl der Zählerfelder	1
Hauptschalter	ohne
Hauptschalter-Bemessungsstrom	160 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	14
Fehlerstrom-Typ	A
Anzahl der Fehlerstrom-Schutzschalter 30 mA	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1301 mm
Höhe	1336 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussverteilerschrank DEM160-W 111kVA, 14 LS
