Walther Werke - Baustromverteiler Anschlussschrank WA0065 346kVA,11 NH-Abgang

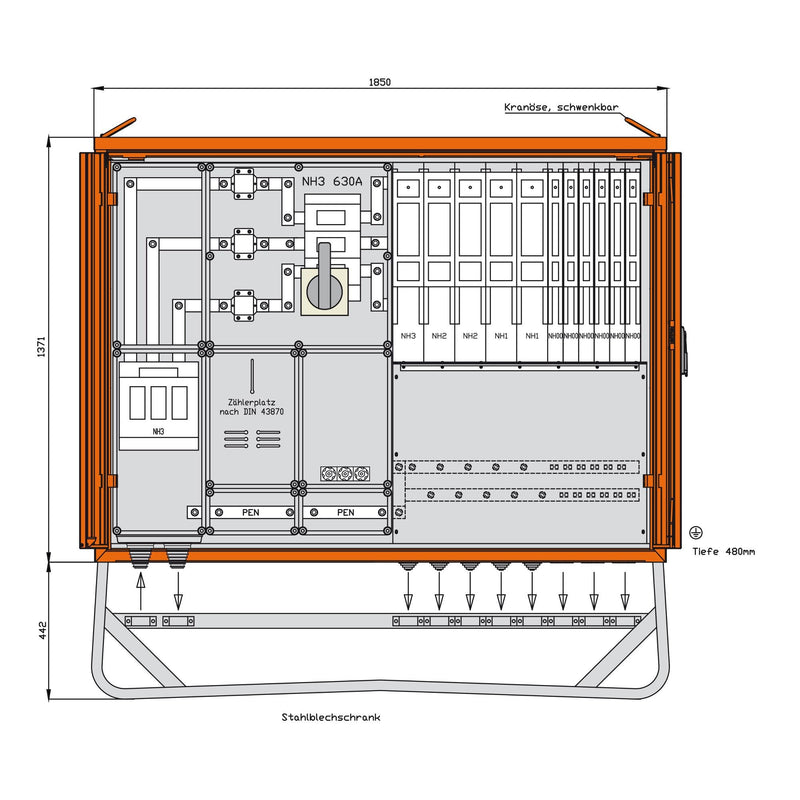

WALTHER AnschlussschrankAnschlussleistung: bis 436kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (BVG185) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Schwenkhebel für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1371 x 1850 x 480mm / H-B-T + Untergestell-Höhe ca.: 442mmAnschluss:1 NH3-Sicherungslasttrennschalter 630A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A -DIAZED-1 DS-Zählerplatz ohne Zähler nach DIN 43870/21 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für EinzelwandlerAbgang / Absicherung:1 NH3-Lasttrennschalter mit Trennmesser xxxA -als Hauptsicherung-1 NH3-Sicherungslastschaltleiste 500A mit Bolzenanschluss M122 NH2-Sicherungslastschaltleiste 400A mit je 1 Bolzenanschluss M122 NH1-Sicherungslastschaltleiste 250A mit je 1 Bolzenanschluss M106 NH00-Sicherungslastschaltleisten 100A mit je 1 Prismenklemme 16-70qmm

Technische Details
Ausführung	Anschlussschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	630 A
Anschlussleistung	436 kVA
Anzahl der Zählerfelder	1
Hauptschalter	NH3
Hauptschalter-Bemessungsstrom	630 A
Anzahl der Pole Hauptschalter	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1850 mm
Höhe	1813 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussschrank WA0065 346kVA,11 NH-Abgang
