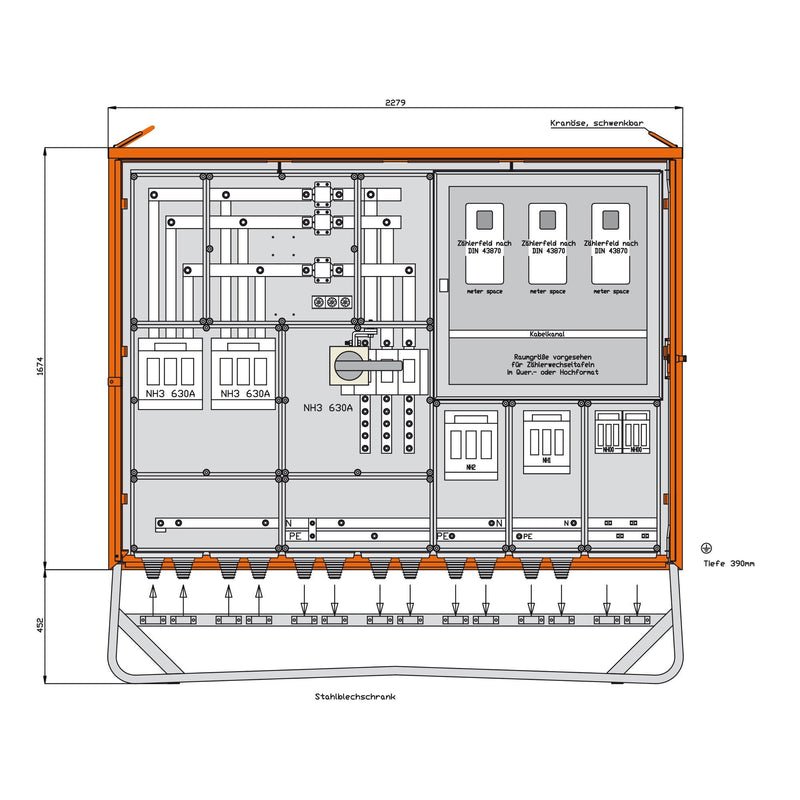

Walther Werke - Baustromverteiler Anschlussschrank WA0060 436kVA,5 NH-Abgängen

WALTHER AnschlussschrankAnschlussleistung: 436kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H48) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1674 x 2279 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:2 NH3-Sicherungslasttrennschalter 630A mit je 1 Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A -DIAZED-3 DS-Zählerplätze ohne Zähler nach DIN 43870/2 für Zählerwechseltafel Quer- oder Hochformat1 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für EinzelwandlerAbgang / Absicherung:1 NH3-Lasttrennschalter mit Sicherungen 630A mit Bolzenanschluss M101 NH2- Sicherungslasttrennschalter 400A mit Bolzenanschluss M101 NH1-Sicherungslasttrennschalter 250A mit Bolzenanschluss M102 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50qmm

Technische Details
Ausführung	Anschlussschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	630 A
Anschlussleistung	436 kVA
Anzahl der Zählerfelder	3
Hauptschalter	NH3
Hauptschalter-Bemessungsstrom	630 A
Anzahl der Pole Hauptschalter	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	2279 mm
Höhe	2126 mm
Tiefe	390 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussschrank WA0060 436kVA
