Walther Werke - Baustromverteiler Anschlussschrank WA0055 277kVA,10 NH-Abgang

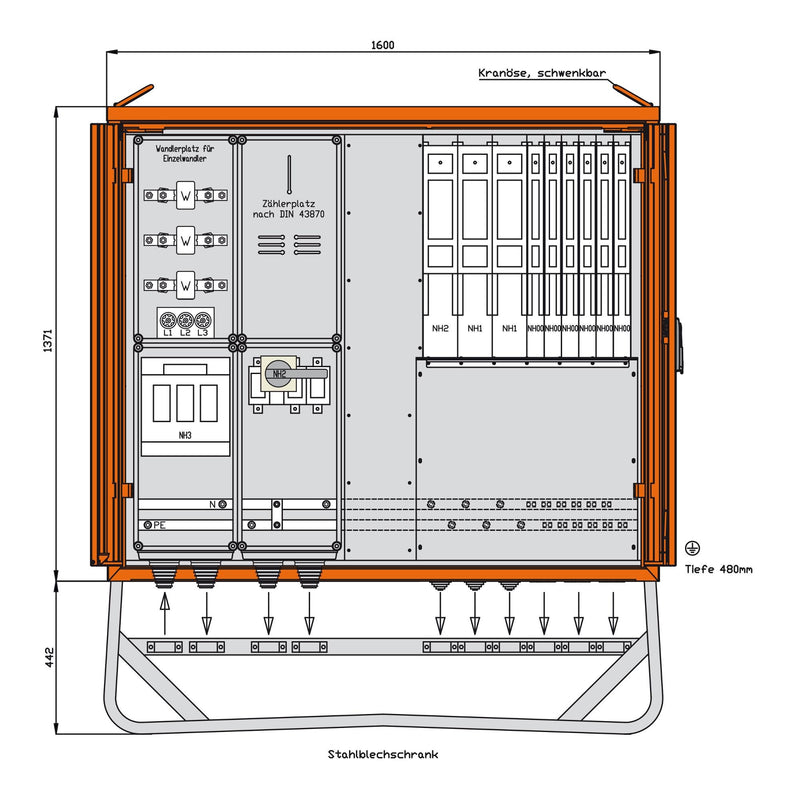

WALTHER AnschlussschrankAnschlussleistung: 277kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (BVG160) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Schwenkhebel für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1371 x 1600 x 480mm / H-B-T + Untergestell-Höhe ca.: 442mmAnschluss:1 NH3-Sicherungslasttrennschalter 500A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A -DIAZED-1 DS-Zählerplatz ohne Zähler nach DIN 43870/21 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für EinzelwandlerAbgang / Absicherung:1 NH2-Lasttrennschalter mit Sicherungen 400A mit Bolzenanschluss M101 NH2-Sicherungslastschaltleiste 355A mit Bolzenanschluss M122 NH1-Sicherungslastschaltleiste 250A mit je 1 Bolzenanschluss M106 NH00-Sicherungslastschaltleisten 100A mit je 1 Prismenklemme 16-70qmm

Technische Details
Ausführung	Anschlussschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	400 A
Anschlussleistung	277 kVA
Anzahl der Zählerfelder	1
Hauptschalter	NH2
Hauptschalter-Bemessungsstrom	400 A
Anzahl der Pole Hauptschalter	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1600 mm
Höhe	1813 mm
Tiefe	480 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussschrank WA0055 277kVA,10 NH-Abgang
