Walther Werke - Baustromverteiler Anschlussschrank WA0044 173kVA, 9 NH-Abgänge

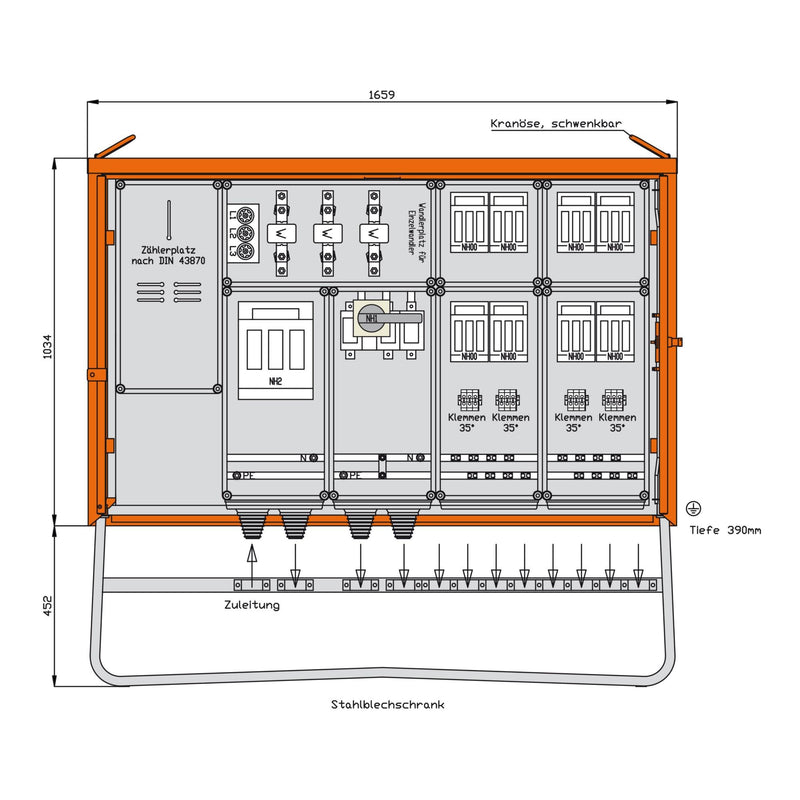

WALTHER AnschlussschrankAnschlussleistung: 173kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H31) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1034 x 1659 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 NH2-Sicherungslasttrennschalter 355A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A -DIAZED-1 DS-Zählerplatz ohne Zähler nach DIN 43870/21 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für EinzelwandlerAbgang / Absicherung:1 NH1-Lasttrennschalter mit Sicherungen 250A mit Bolzenanschluss M104 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50qmm4 NH00-Sicherungslasttrennschalter 100A mit je 1 Reihenklemme bis 35qmm

Technische Details
Ausführung	Anschlussschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	250 A
Anschlussleistung	173 kVA
Anzahl der Zählerfelder	1
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	250 A
Anzahl der Pole Hauptschalter	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	1659 mm
Höhe	1486 mm
Tiefe	390 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussschrank WA0044 173kVA
