Walther Werke - Baustromverteiler Anschlussschrank WA0016 69kVA, NH-Abgänge

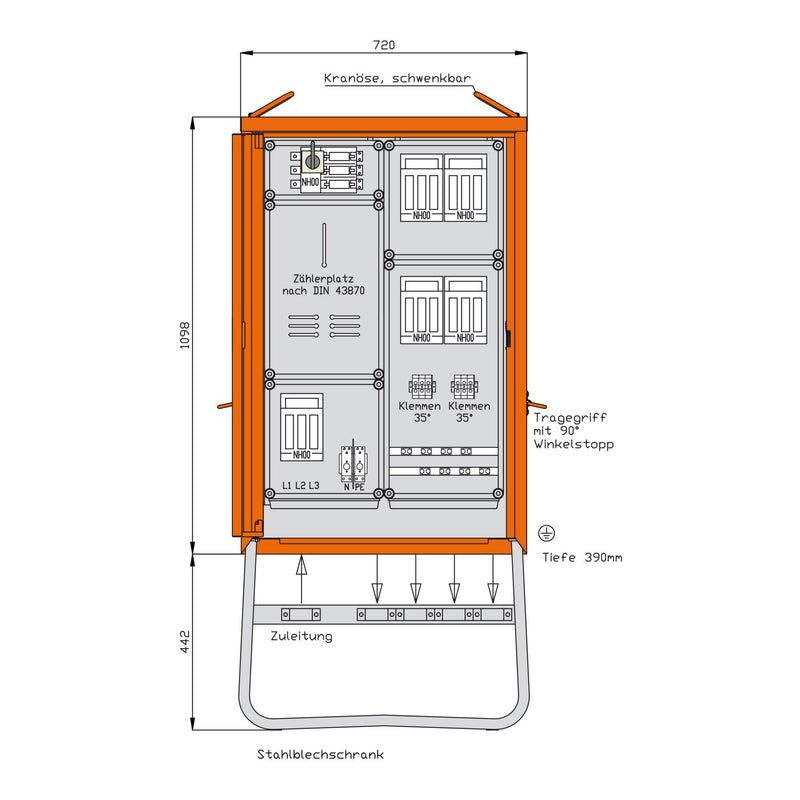

WALTHER AnschlussschrankAnschlussleistung: bis 69kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H26) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1098 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mmAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2Abgang / Absicherung:1 NH00-Lasttrennschalter mit Trennmesser xxxA2 NH00-Sicherungslasttrennschalter 80A mit je 1 Bügelklemme 10-50qmm2 NH00-Sicherungslasttrennschalter 80A mit je 1 Reihenklemme bis 35qmm

Technische Details
Ausführung	Anschlussschrank
Bemessungsspannung	400 V
Bemessungsstrom	100 A
Anschlussleistung	69 kVA
Anzahl der Zählerfelder	1
Hauptschalter	NH00
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Pole Hauptschalter	3
Notschalter	nein
Schutzart (IP)	IP44
Geeignet nach IEC/EN 61439-4	ja
Werkstoff des Gehäuses	Stahl
Breite	720 mm
Höhe	1540 mm
Tiefe	390 mm

Lieferumfang:
1 x Walther Werke - Baustromverteiler Anschlussschrank WA0016 69kVA, NH-Abgänge
