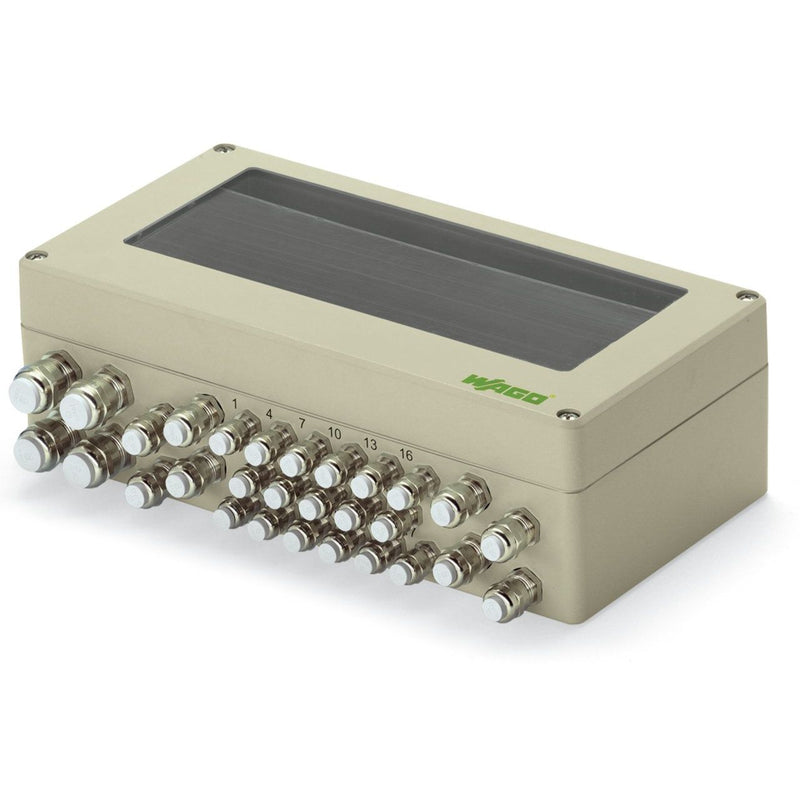

WAGO - Zähler-Komplettschrank IP65-Systemgehäuse Alu 850-825 BxHxT160x100x160mm

IP65-Systemgehäuse
Aluminium (RAL 7032)

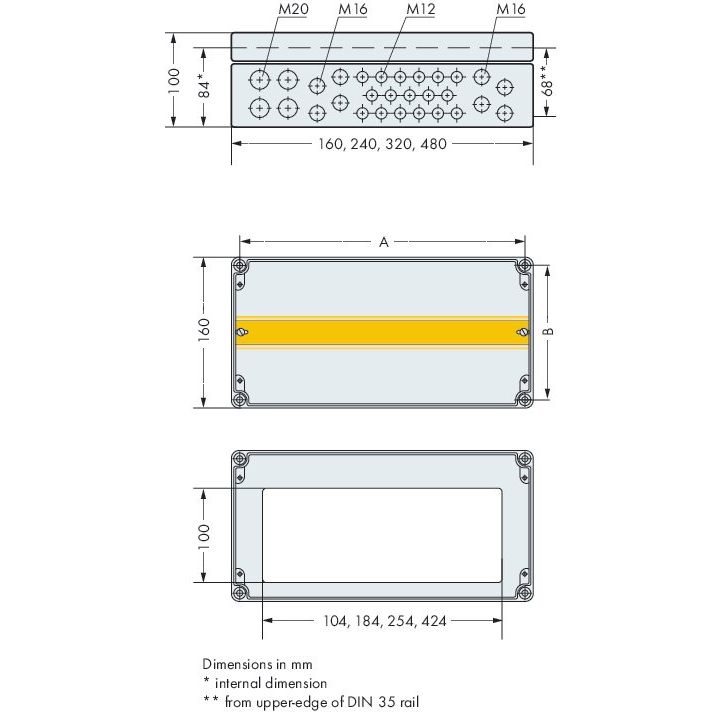

BxHxT (160x100x160 mm)
9 x M12, 4 x M20* Achtung: Feldbuskoppler und Busendklemmen finden zusätzlich Platz!
Gilt für I/O-Module mit einer Breite von 12 mm. I/O-Module mit einer Breite von 24 mm zählen wie zwei I/O-Module.

Lieferumfang:
Aluminiumgussgehäuse, Legierung G AL Si 12 / DIN 1725.
Deckelschrauben aus Edelstahl, unverlierbar.
Sichtscheibe inklusive Klemmenscheibe, zur Aufnahme kundenseitiger Beschriftung (Beschriftung ist nicht im Lieferumfang enthalten).
Montagebohrungen (4 außerhalb des Dichtraumes gelegene Montagekanäle zur Befestigung).
Metrische Kabelverschraubungen (Messing, vernickelt), inkl. BlindstopfenM12-Verschraubung, Kabeldurchmesser 3 6 mmM16-Verschraubung, Kabeldurchmesser 5 9 mmM20-Verschraubung, Kabeldurchmesser 9 13 mm.
1 Tragschiene DIN 35/7,5.
Nut-Feder-System, Dichtung mit Nut im Gehäusedeckel.
Öl- und benzinbeständige Chloroplen-Rundschnur-Dichtung.
Erdungsanschluss im Gehäuse.
Kieselgrau RAL 7032.

1) Hinweis:Gehäusetyp in RAL 7035

Technische Details
Ausführung	1-stöckig
Unterer Anschlussraum	mit Hutschienen
Montageart	Aufputz
Mit Montageplatte	nein
Schutzart (IP)	IP65
Breite	160 mm
Höhe	100 mm
Tiefe	160 mm

Lieferumfang:
1 x Aluminiumgussgehäuse
Deckelschrauben aus Edelstahl
Sichtscheibe inklusive Klemmenscheibe
Montagebohrungen
Metrische Kabelverschraubungen inkl. Blindstopfen (M12, M16, M20)

Keine Downloads vorhanden.
