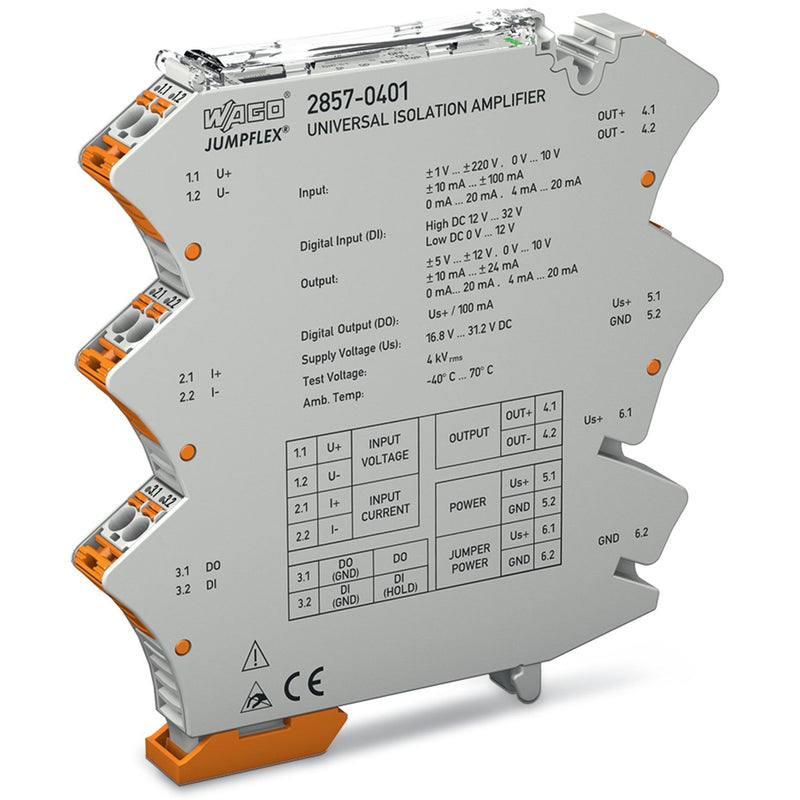

Der Trennverstärker wandelt analoge Signale, verstärkt, filtert und trennt die Signale galvanisch voneinander.
Analoge uni- und bipolare Signale eingangsseitig und ausgangsseitig.
Reakion des digitalen Meldeausgangs bei konfigurierten Messbereichsgrenzen (Ein- und Ausschaltverzögerung und Grenzwertschalter-Funktion mit bis zu zwei Schwellwerten konfigurierbar).
Mögliches Einfrieren des Ausgangssignals durch digitalen Eingang (HOLD).
Zuschaltbares Clipping (Begrenzung des analogen Signals auf die Ausgangsendwerte).
Einstellbare Soft- und Hardwarefilter.
Sichere 3-Wege-Trennung mit 4kV-Prüfspannung gemäß EN 61140.
| Technische Details |
|---|
| Art der Spannungsversorgung |
sonstige |
| Bemessungsbetriebsfrequenz |
0 Hz |
| Bemessungsversorgungsspannung bei DC |
16,8..31,2 V |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV |
1 |
| Anzahl der Eingangsbereiche -1 V ... +1 V |
1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 1 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V |
1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V |
1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V |
1 |
| Anzahl der Eingangsbereiche +5 V ... -5 V |
1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V |
1 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V |
1 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V |
1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V |
1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V |
1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V |
1 |
| Anzahl der Ausgangsbereiche +5 V ... -5 V |
1 |
| Anzahl der Ausgangsbereiche +10 V ... -10 V |
1 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA |
1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA |
1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA |
1 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA |
1 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA |
1 |
| Anzahl der Kanäle |
1 |
| Störmeldeausgang |
ja |
| Eigensicher nach EN 60947-5-6 NAMUR |
nein |
| Galvanische Trennung zwischen den Eingängen |
ja |
| Galvanische Trennung zwischen Eingang und Ausgang |
ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang |
nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen |
ja |
| Höhe |
110 mm |
| Breite |
12,5 mm |
| Tiefe |
110 mm |
| Bürde |
600 Ohm |
| Betriebstemperatur |
-40..70 °C |
| Temperaturdrift |
0,01 %/K |
| Gerätebauform |
sonstige |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Montageart |
Schnappbefestigung Tragschiene |
| Schutzart (IP) |
IP20 |
