Loop-Powered-Trennverstärker
bipolares Strom- und Spannungseingangssignal
Stromausgangssignal
Konfiguration per DIP Schalter
Versorgung über Ausgang
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der Loop-Powered-Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.
Merkmale:
Keine zusätzliche Versorgungsspannung notwendig.
Zero-/Span-Abgleich.
Analoge uni- und bipolare Normsignale eingangsseitig.
Kalibrierte Messbereichsumschaltung.
Umschaltbare Grenzfrequenz.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.
| Technische Details |
|---|
| Art der Spannungsversorgung |
sonstige |
| Bemessungsbetriebsfrequenz |
30..100 Hz |
| Anzahl der Eingangsbereiche -1 V ... +1 V |
1 |
| Anzahl der Eingangsbereiche -2 V ... +2 V |
1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Eingangsbereiche -20 V ... +20 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 1 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 2 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V |
1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V |
1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V |
1 |
| Anzahl der Eingangsbereiche +5 V ... -5 V |
1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V |
1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA |
1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA |
1 |
| Anzahl der Kanäle |
1 |
| Störmeldeausgang |
nein |
| Eigensicher nach EN 60947-5-6 NAMUR |
nein |
| Galvanische Trennung zwischen den Eingängen |
ja |
| Galvanische Trennung zwischen Eingang und Ausgang |
ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang |
nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen |
ja |
| Höhe |
94 mm |
| Breite |
6 mm |
| Tiefe |
94 mm |
| Bürde |
600 Ohm |
| Betriebstemperatur |
-25..70 °C |
| Temperaturdrift |
0,01 %/K |
| Gerätebauform |
sonstige |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Montageart |
Schnappbefestigung Tragschiene |
| Schutzart (IP) |
IP20 |
Lieferumfang:

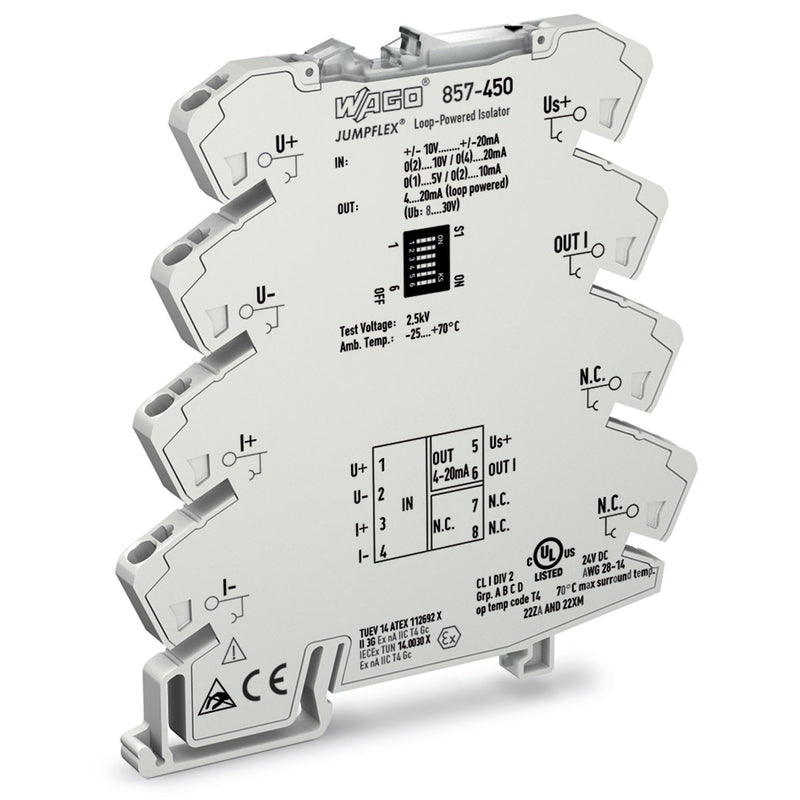

1 x WAGO GmbH & Co. KG - Trennverstärker Trennverstärker 857-450
