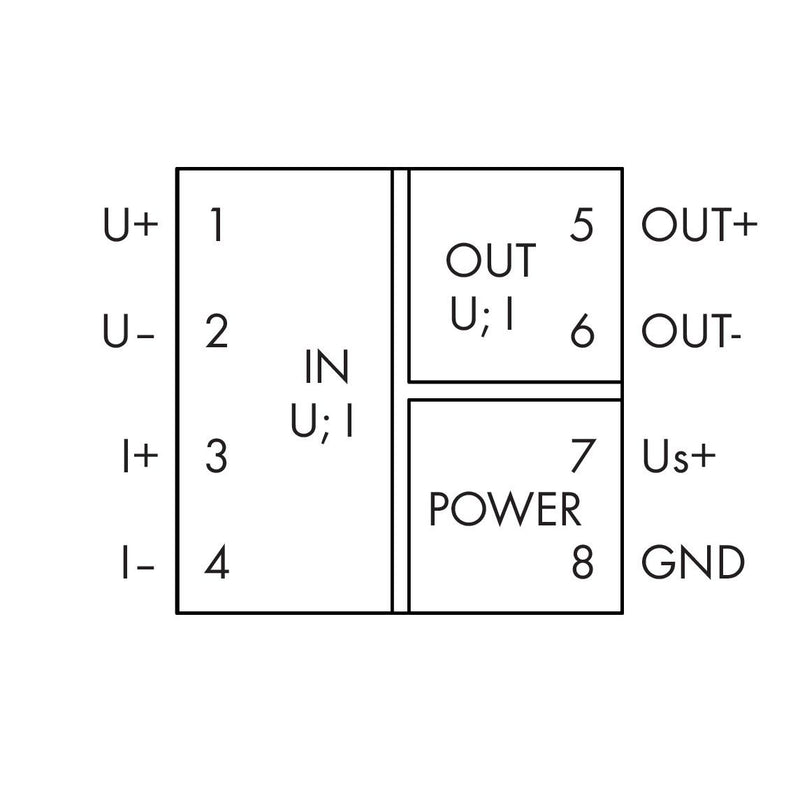

Trennverstärker
bipolares Strom- und Spannungseingangssignal
bipolares Strom- und Spannungsausgangssignal
Zero-/Span-Abgleich
Konfiguration per DIP Schalter
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der Bipolar-Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die bipolaren analogen Normsignale galvanisch voneinander.
Merkmale:
Überlastschutz des Stromeingangs durch reversible Sicherung.
Zero-/Span-Abgleich über die komplette Messspanne.
Kalibrierte Messbereichsumschaltung.
Analoge uni- und bipolare Normsignale eingangs-/ausgangsseitig.
Umschaltbare Grenzfrequenz.
| Technische Details |
|---|
| Art der Spannungsversorgung |
sonstige |
| Bemessungsbetriebsfrequenz |
100..5000 Hz |
| Bemessungsversorgungsspannung bei DC |
16,8..31,2 V |
| Anzahl der Eingangsbereiche -5 V ... +5 V |
1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V |
1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V |
1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V |
1 |
| Anzahl der Eingangsbereiche +5 V ... -5 V |
1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V |
1 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA |
1 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V |
1 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V |
1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V |
1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V |
1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V |
1 |
| Anzahl der Ausgangsbereiche +10 V ... -10 V |
1 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA |
1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA |
1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA |
1 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA |
1 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA |
1 |
| Anzahl der Kanäle |
1 |
| Störmeldeausgang |
nein |
| Eigensicher nach EN 60947-5-6 NAMUR |
nein |
| Galvanische Trennung zwischen den Eingängen |
ja |
| Galvanische Trennung zwischen Eingang und Ausgang |
ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang |
nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen |
ja |

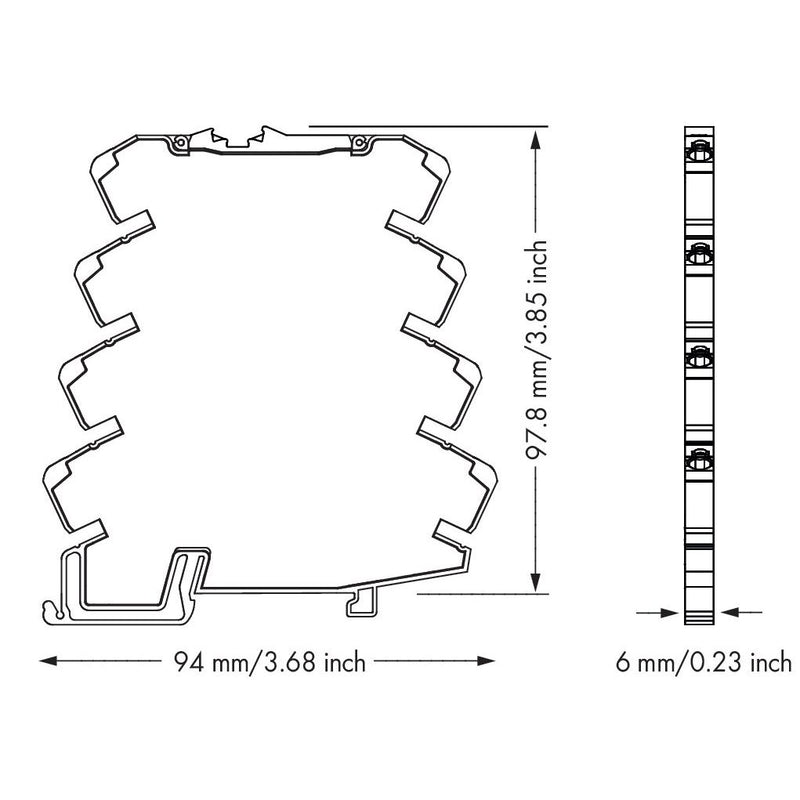

| Höhe |
94 mm |
| Breite |
6 mm |
| Tiefe |
94 mm |
| Bürde |
600..2000 Ohm |
| Betriebstemperatur |
-25..70 °C |
| Temperaturdrift |
0,01 %/K |
| Gerätebauform |
sonstige |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Montageart |
Schnappbefestigung Tragschiene |
| Schutzart (IP) |
IP20 |
Lieferumfang:

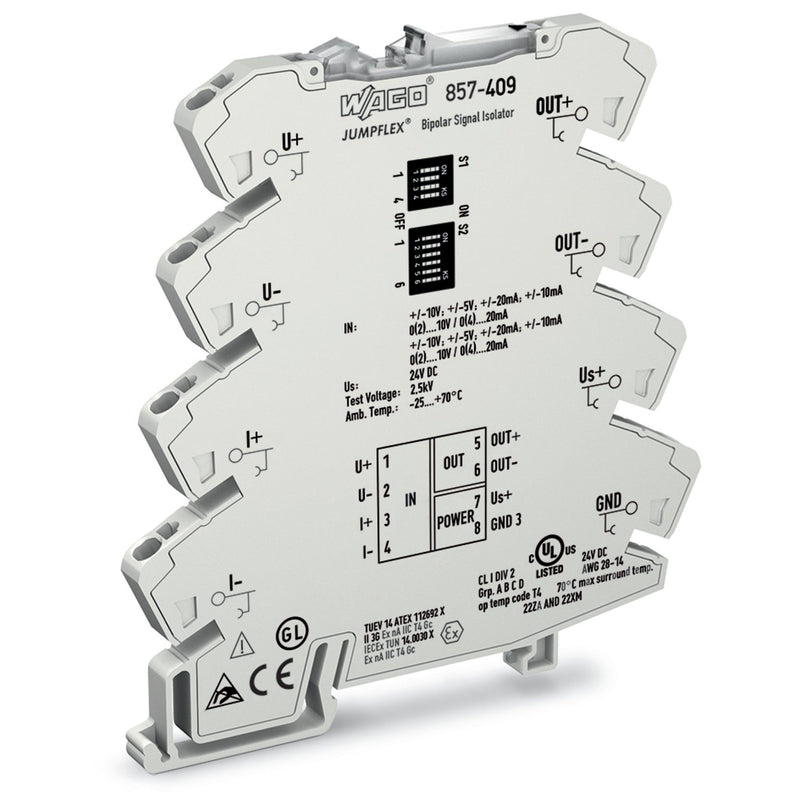

1 x WAGO GmbH & Co. KG - Trennverstärker Trennverstärker 857-409
