Trennverstärker
Strom- und Spannungseingangssignal
Strom- und Spannungsausgangssignal
Digitalausgang
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der konfigurierbare Trennverstärker wandelt analoge Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.

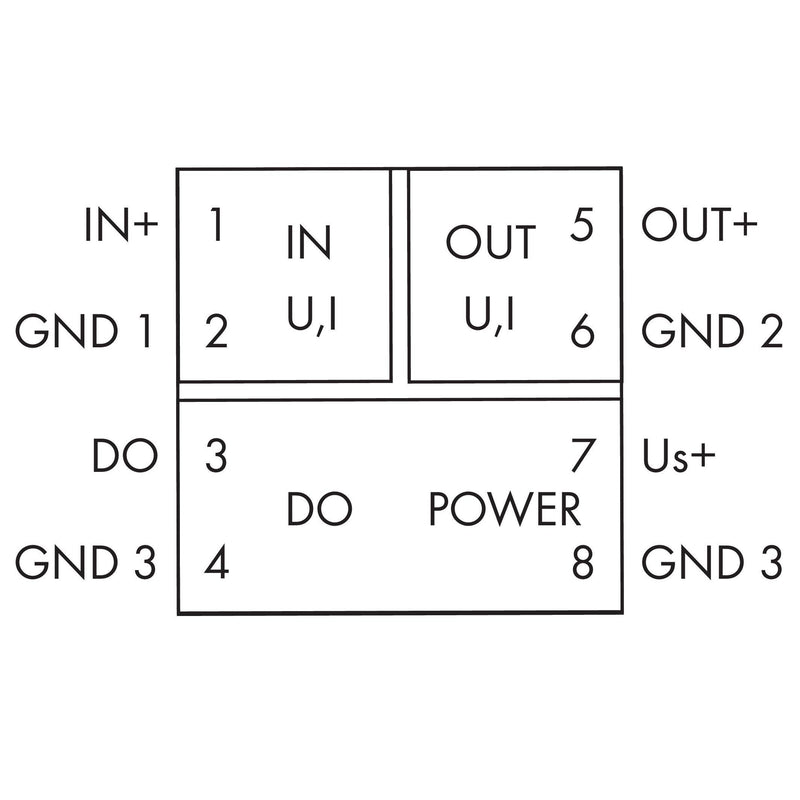

Digitaler Schaltausgang (DO):
Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden:
GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang GND ausgewählt.
U
s-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschwelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mV / 5 µA.
Merkmale:
PC-Konfigurationsschnittstelle.
Kalibrierte Messbereichsumschaltung.
Analoge uni- und bipolare Normsignale eingangsseitig.
Zuschaltbares Clipping
Begrenzung des analogen Normsignals auf die Messbereichsendwerte.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.
| Technische Details |
|---|
| Art der Spannungsversorgung |
sonstige |
| Bemessungsversorgungsspannung bei DC |
16,8..31,2 V |
| Anzahl der Eingangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V |
1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V |
1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V |
1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V |
1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V |
1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V |
1 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA |
1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA |
1 |
| Anzahl der Kanäle |
1 |
| Störmeldeausgang |
ja |
| Eigensicher nach EN 60947-5-6 NAMUR |
nein |
| Galvanische Trennung zwischen den Eingängen |
ja |
| Galvanische Trennung zwischen Eingang und Ausgang |
ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang |
nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen |
ja |

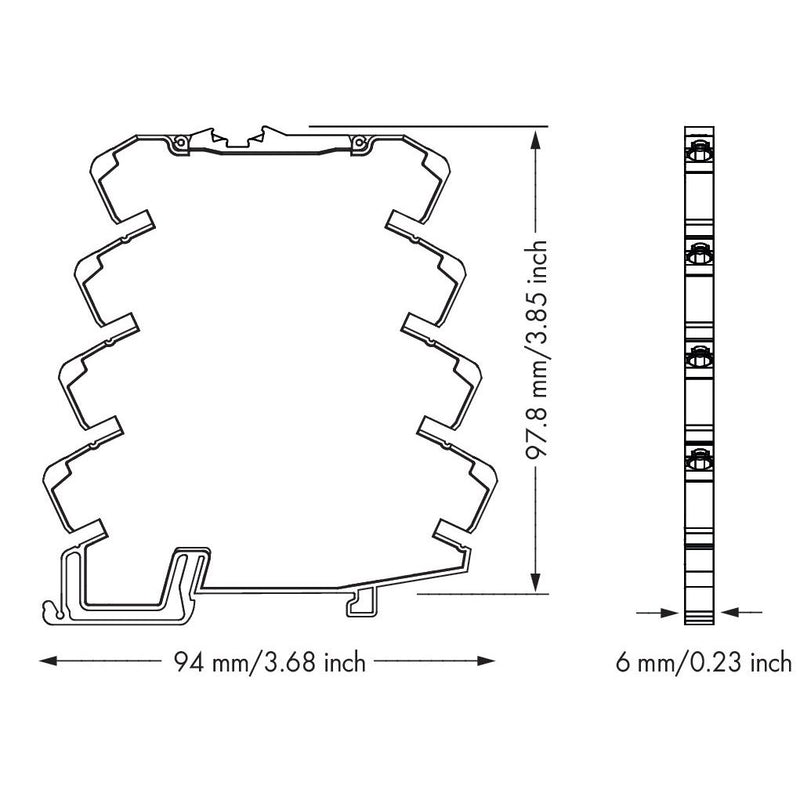

| Höhe |
94 mm |
| Breite |
6 mm |
| Tiefe |
94 mm |
| Bürde |
600..2000 Ohm |
| Betriebstemperatur |
-25..70 °C |
| Temperaturdrift |
0,01 %/K |
| Gerätebauform |
sonstige |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Montageart |
Schnappbefestigung Tragschiene |
| Schutzart (IP) |
IP20 |
Lieferumfang:

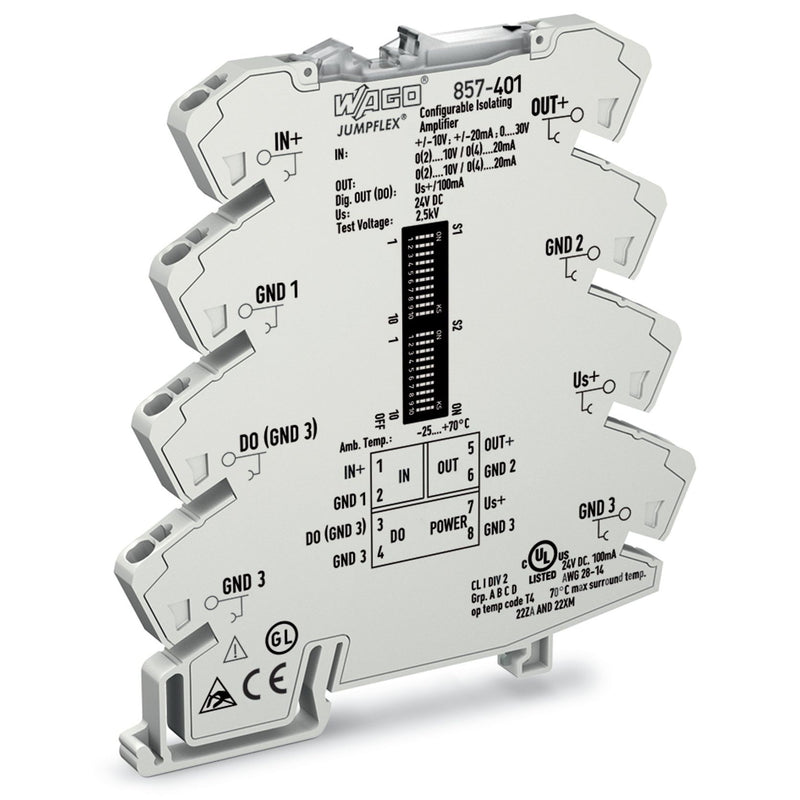

1 x WAGO GmbH & Co. KG - Trennverstärker Trennverstärker 857-401 konfigurierbar
