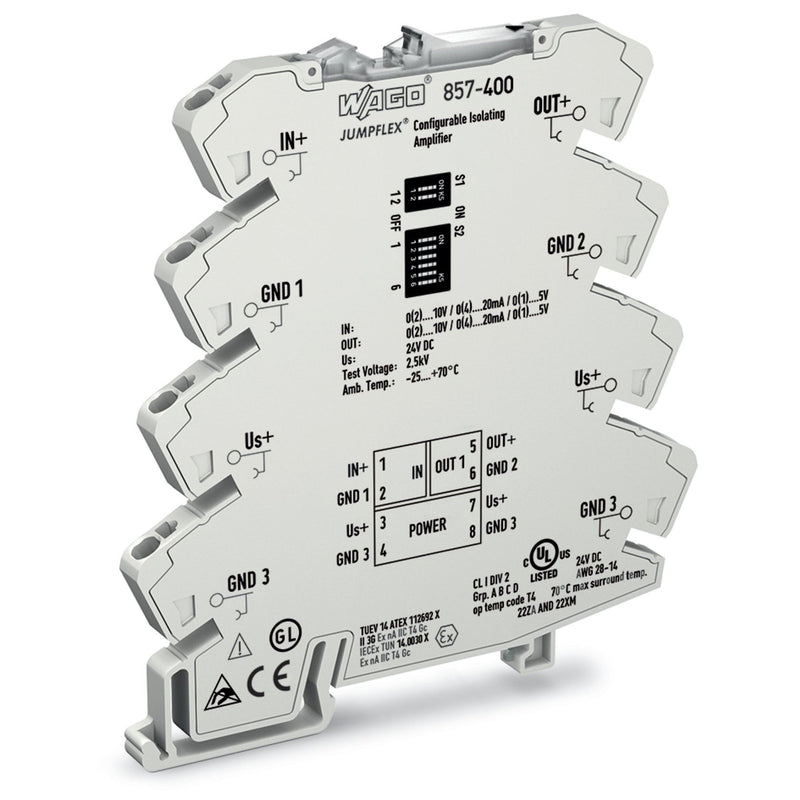

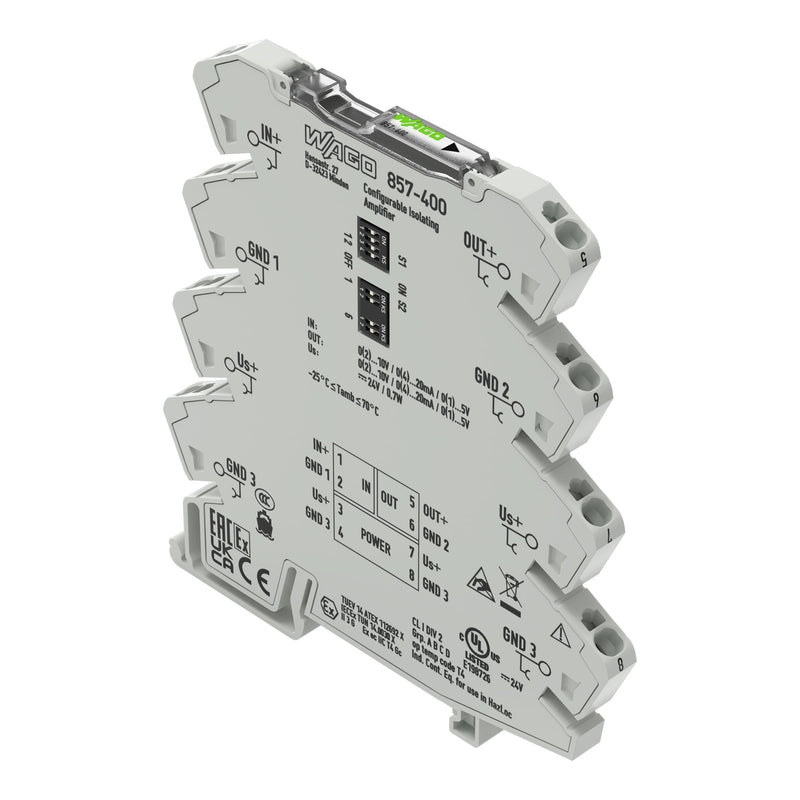

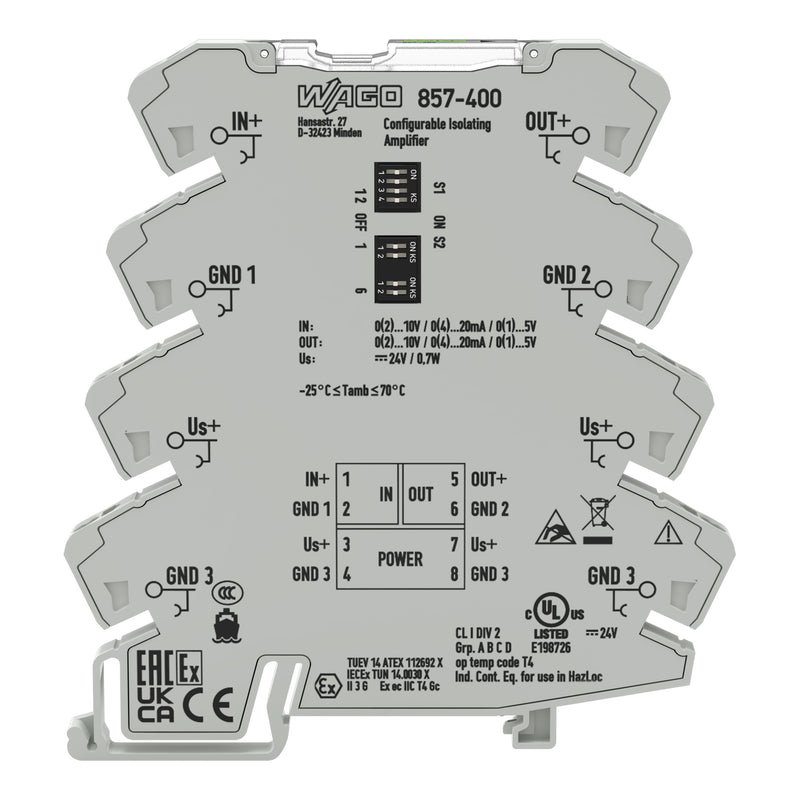

WAGO - Trennverstärker 857-400

Trennverstärker
Strom- und Spannungseingangssignal
Strom- und Spannungsausgangssignal
Zero-/Span-Abgleich
Konfiguration per DIP Schalter
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der konfigurierbare Trennverstärker wandelt analoge Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.
Merkmale:
Kalibrierte Messbereichsumschaltung.
Umschaltbare Grenzfrequenz.

Technische Details
Art der Spannungsversorgung	sonstige
Bemessungsbetriebsfrequenz	100..5000 Hz
Bemessungsversorgungsspannung bei DC	16,8..31,2 V
Anzahl der Eingangsbereiche 0 V ... 5 V	1
Anzahl der Eingangsbereiche 0 V ... 10 V	1
Anzahl der Eingangsbereiche 1 V ... 5 V	1
Anzahl der Eingangsbereiche 2 V ... 10 V	1
Anzahl der Eingangsbereiche 0 mA ... 20 mA	1
Anzahl der Ausgangsbereiche 0 V ... 5 V	1
Anzahl der Ausgangsbereiche 0 V ... 10 V	1
Anzahl der Ausgangsbereiche 1 V ... 5 V	1
Anzahl der Ausgangsbereiche 2 V ... 10 V	1
Anzahl der Ausgangsbereiche 0 mA ... 10 mA	1
Anzahl der Ausgangsbereiche 0 mA ... 20 mA	1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA	1
Anzahl der Kanäle	1
Störmeldeausgang	nein
Eigensicher nach EN 60947-5-6 NAMUR	nein
Galvanische Trennung zwischen den Eingängen	ja
Galvanische Trennung zwischen Eingang und Ausgang	ja
Galvanische Trennung zwischen Ausgang zu Ausgang	nein
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen	ja
Höhe	94 mm
Breite	6 mm
Tiefe	94 mm
Bürde	600..2000 Ohm
Betriebstemperatur	-25..70 °C
Temperaturdrift	0,01 %/K
Gerätebauform	sonstige
Ausführung des elektrischen Anschlusses	Federzuganschluss
Montageart	Schnappbefestigung Tragschiene
Schutzart (IP)	IP20

Lieferumfang:
1 x Außengerät
