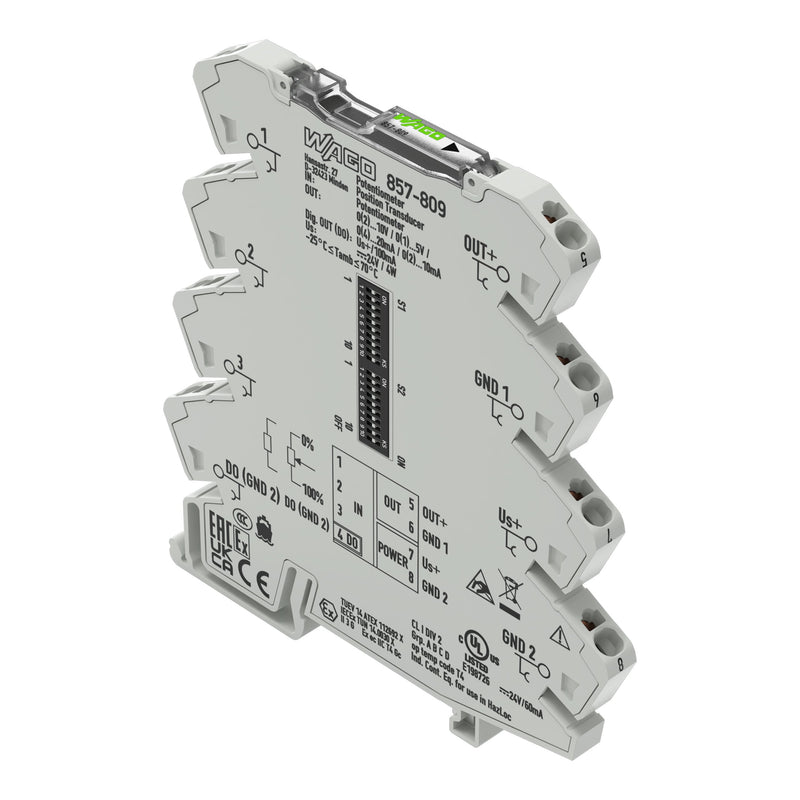

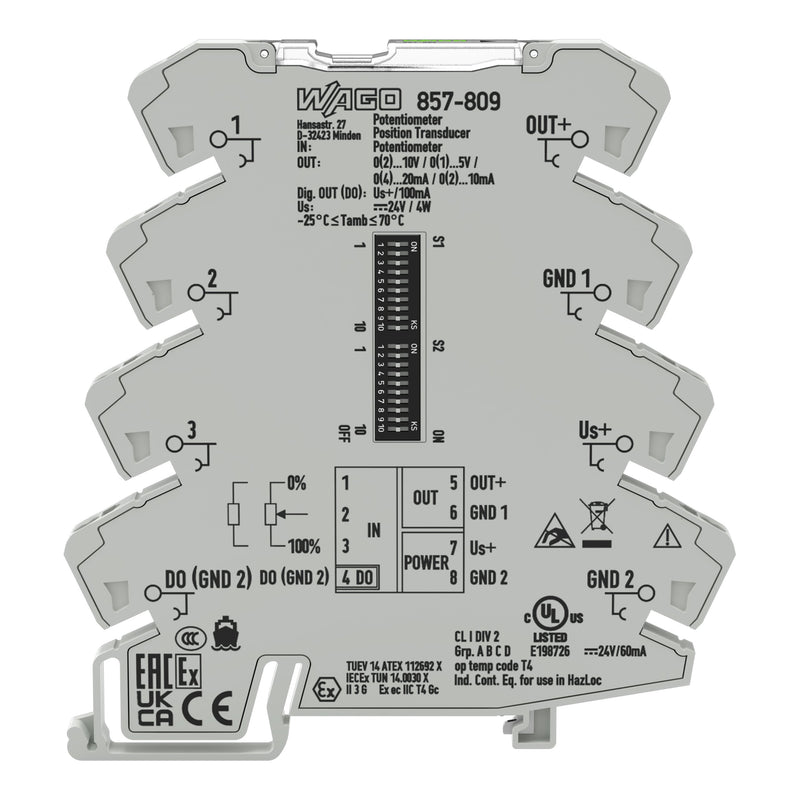

WAGO - Trennverstärker Potipositionsmessumformer 857-809

Potipositionsmessumformer
Strom- und Spannungsausgangssignal
Digitalausgang
Konfiguration per Software
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der Potipositionsmessumformer dient zum Erfassen von Widerstandssignalen beispielsweise von Potentiometern und wandelt diese in ein analoges Normsignal um. Das Gerät verfügt über eine Versorgungsspannung von DC 24 V (Nennspannung). Die Einstellung erfolgt über DIP-Schalter bzw. Drück- und Schiebeschalter.
Merkmale:
PC-Konfigurationsschnittstelle.
Kalibrierte Messbereichsumschaltung.
Automatische Maximalwerterkennung des angeschlossenen Potentiometers.

Technische Details
Art der Spannungsversorgung	sonstige
Bemessungsversorgungsspannung bei DC	16,8..31,2 V
Anzahl der Ausgangsbereiche 0 V ... 5 V	1
Anzahl der Ausgangsbereiche 0 V ... 10 V	1
Anzahl der Ausgangsbereiche 1 V ... 5 V	1
Anzahl der Ausgangsbereiche 2 V ... 10 V	1
Anzahl der Ausgangsbereiche 0 mA ... 10 mA	1
Anzahl der Ausgangsbereiche 0 mA ... 20 mA	1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA	1
Anzahl der Kanäle	1
Störmeldeausgang	ja
Eigensicher nach EN 60947-5-6 NAMUR	nein
Galvanische Trennung zwischen den Eingängen	ja
Galvanische Trennung zwischen Eingang und Ausgang	ja
Galvanische Trennung zwischen Ausgang zu Ausgang	nein
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen	ja
Höhe	94 mm
Breite	6 mm
Tiefe	94 mm
Bürde	600..2000 Ohm
Betriebstemperatur	-25..70 °C
Temperaturdrift	0,01 %/K
Gerätebauform	sonstige
Ausführung des elektrischen Anschlusses	Federzuganschluss
Montageart	Schnappbefestigung Tragschiene
Schutzart (IP)	IP20

Lieferumfang:
1 x WAGO GmbH & Co. KG - Trennverstärker Potipositionsmessumformer 857-809

Keine Downloads vorhanden.
