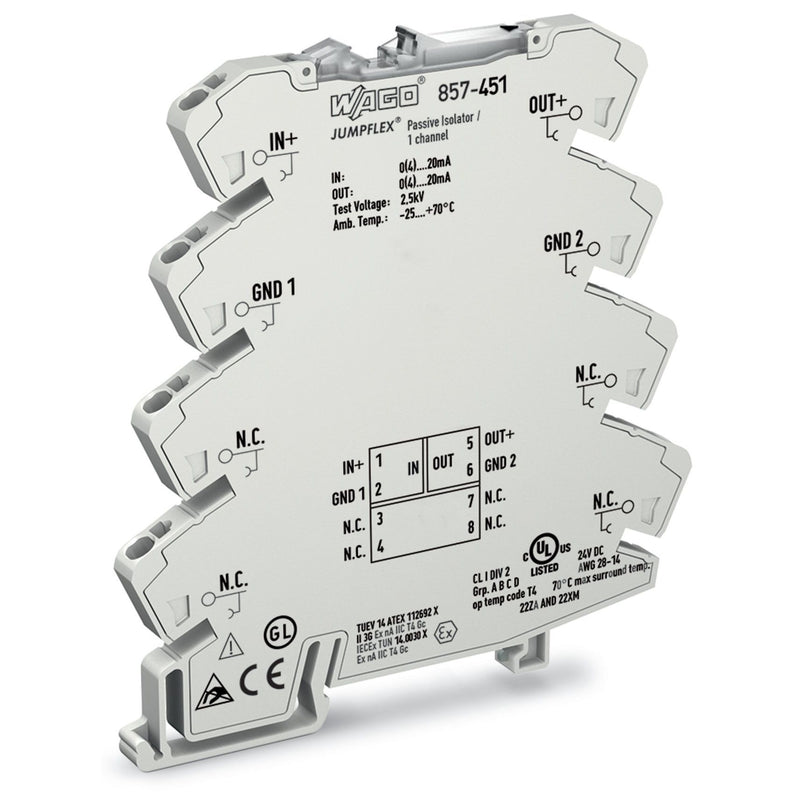

WAGO - Trennverstärker Passiv-Trenner 857-451

Passivtrenner, 1-kanalig
Stromeingangssignal
Stromausgangssignal
Power über Eingang
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der einkanalige Passivtrenner trennt und filtert analoge Normsignale im Bereich von 0(4) bis 20 mA und bezieht die Energie zur Signalübertragung aus dem Eingangskreis. Der angeschlossene Sensor muss die notwendige Energie für den Passivtrenner aufbringen und zusätzlich die angeschlossene Bürde treiben.
Merkmale:
Keine zusätzliche Versorgungsspannung notwendig.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.

Technische Details
Art der Spannungsversorgung	sonstige
Bemessungsbetriebsfrequenz	100 Hz
Anzahl der Eingangsbereiche 0 mA ... 20 mA	1
Anzahl der Ausgangsbereiche 0 mA ... 20 mA	1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA	1
Anzahl der Kanäle	1
Störmeldeausgang	nein
Eigensicher nach EN 60947-5-6 NAMUR	nein
Galvanische Trennung zwischen den Eingängen	ja
Galvanische Trennung zwischen Eingang und Ausgang	ja
Galvanische Trennung zwischen Ausgang zu Ausgang	nein
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen	ja

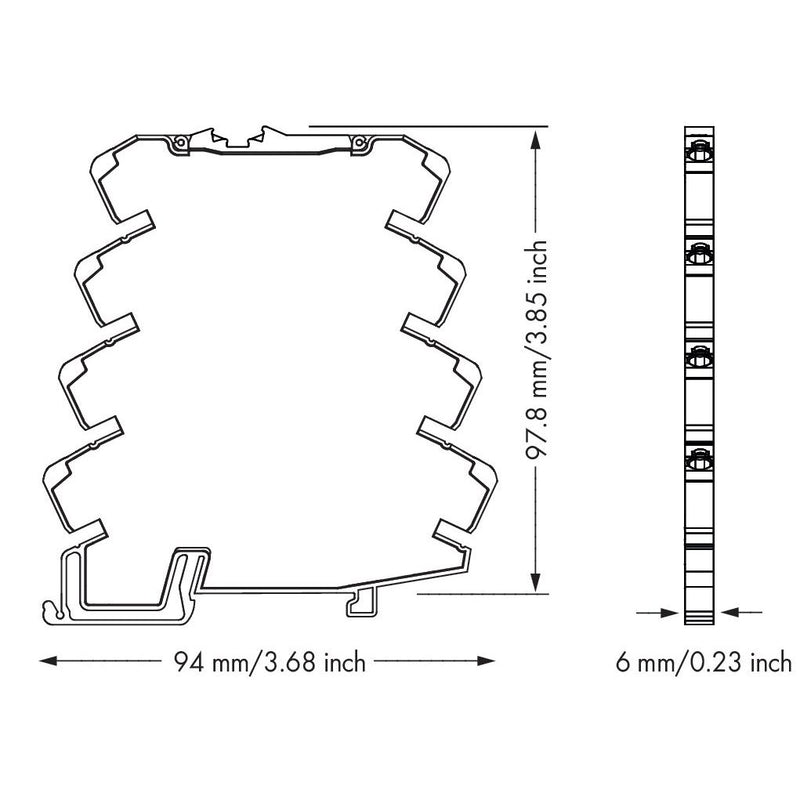

Höhe	94 mm
Breite	6 mm
Tiefe	94 mm
Bürde	600 Ohm
Betriebstemperatur	-25..70 °C
Temperaturdrift	0,01 %/K
Gerätebauform	sonstige
Ausführung des elektrischen Anschlusses	Federzuganschluss
Montageart	Schnappbefestigung Tragschiene
Schutzart (IP)	IP20

Lieferumfang:
1 x WAGO GmbH & Co. KG - Trennverstärker Passiv-Trenner 857-451
