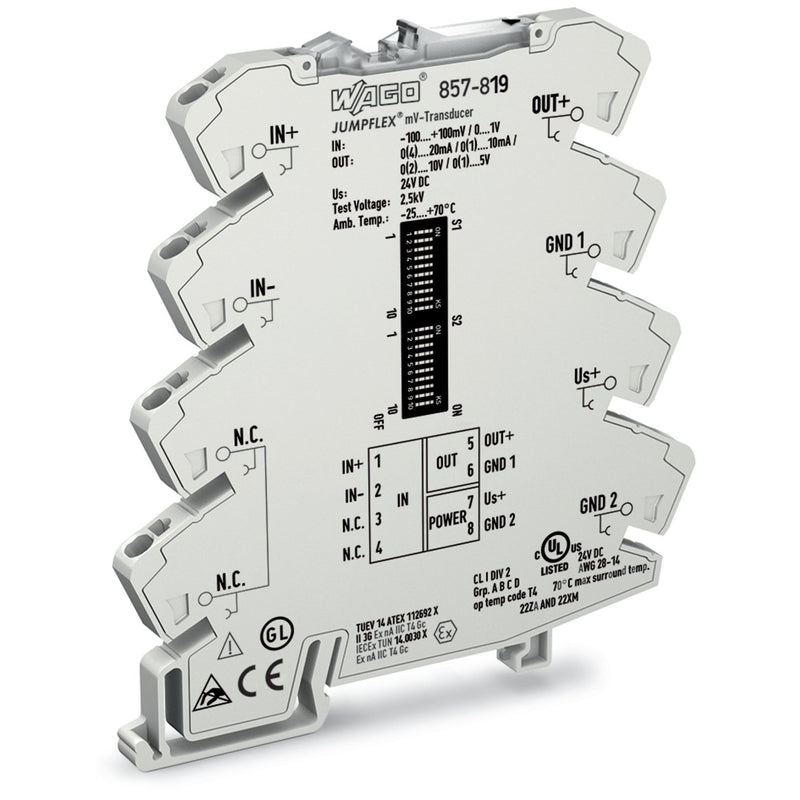

WAGO - Trennverstärker Millivolt-Messumformer 857-819 Konf.If

Spannungsmessumformer
bipolares Spannungseingangssignal
Strom- und Spannungsausgangssignal
Konfiguration per Software
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der Spannungsmessumformer wandelt Millivolt-Signale, die am Eingang angeschlossen werden, in ein analoges Normsignal am Ausgang um.
Merkmale:
PC-Konfigurationsschnittstelle.
Kalibrierte Messbereichsumschaltung.
Zuschaltbares ClippingBegrenzung des analogen Normsignals auf die Messbereichsendwerte.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.

Technische Details
Art der Spannungsversorgung	sonstige
Bemessungsversorgungsspannung bei DC	16,8..31,2 V
Anzahl der Eingangsbereiche -100 mV ... +100 mV	1
Anzahl der Eingangsbereiche 0 mV ... 200 mV	1
Anzahl der Eingangsbereiche 0 mV ... 300 mV	1
Anzahl der Eingangsbereiche 0 mV ... 500 mV	1
Anzahl der Ausgangsbereiche 0 V ... 5 V	1
Anzahl der Ausgangsbereiche 0 V ... 10 V	1
Anzahl der Ausgangsbereiche 1 V ... 5 V	1
Anzahl der Ausgangsbereiche 2 V ... 10 V	1
Anzahl der Ausgangsbereiche 0 mA ... 10 mA	1
Anzahl der Ausgangsbereiche 0 mA ... 20 mA	1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA	1
Anzahl der Kanäle	1
Störmeldeausgang	nein
Eigensicher nach EN 60947-5-6 NAMUR	nein
Galvanische Trennung zwischen den Eingängen	ja
Galvanische Trennung zwischen Eingang und Ausgang	ja
Galvanische Trennung zwischen Ausgang zu Ausgang	nein
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen	ja
Höhe	94 mm
Breite	6 mm
Tiefe	94 mm
Bürde	600..2000 Ohm
Betriebstemperatur	-25..70 °C
Temperaturdrift	0,01 %/K
Gerätebauform	sonstige
Ausführung des elektrischen Anschlusses	Federzuganschluss
Montageart	Schnappbefestigung Tragschiene
Schutzart (IP)	IP20

Lieferumfang:
1 x WAGO GmbH & Co. KG - Trennverstärker Millivolt-Messumformer 857-819 Konf.If
