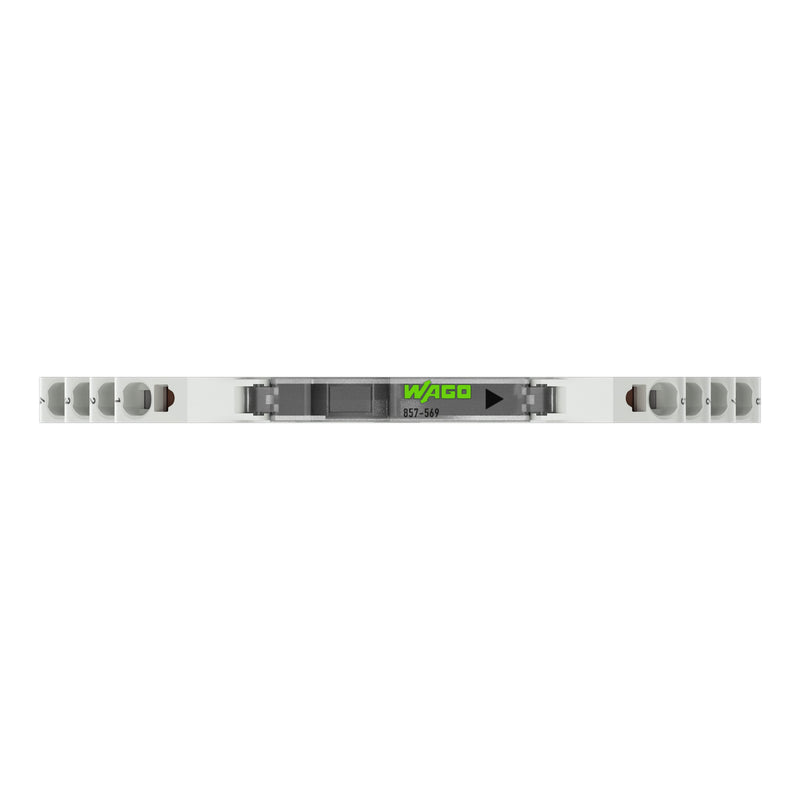

Grenzwertschalter
Analogwerte
1 Wechsler
Digitalausgang
Konfiguration per Software
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der Grenzwertschalter für Analogsignale dient zum Überwachen von analogen Normsignalen und zur Meldung von Signalzuständen, die eine voreingestellte Schwelle übersteigen.

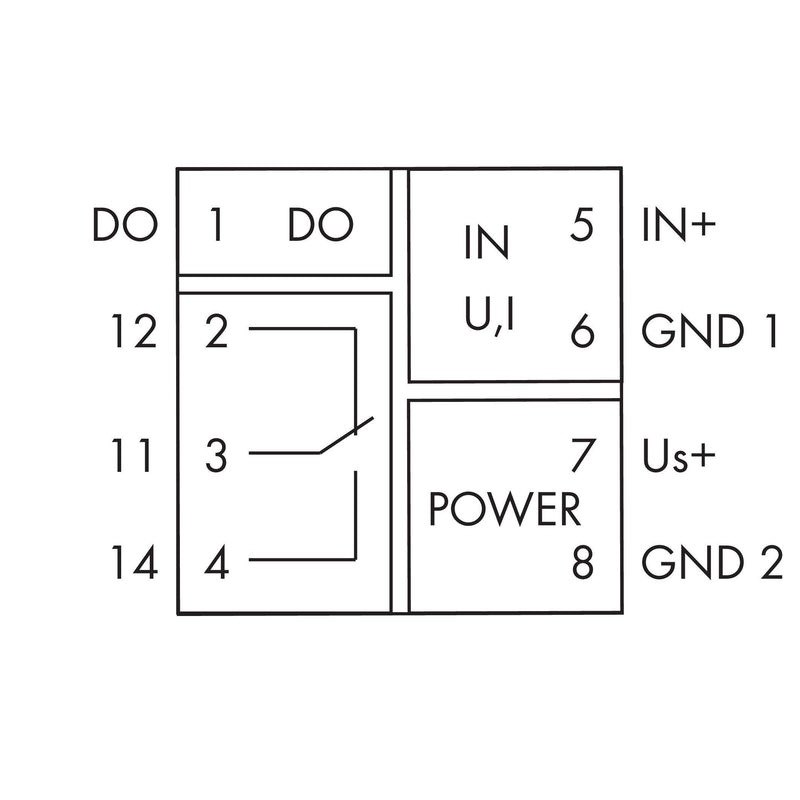

Konfigurierbarer digitaler Schaltausgang:
GND-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang (DO) auf GND geschaltet.
U
s-schaltend: Für alle Eingangswerte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der Digitalausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % (±0,25 V / ±0,5 mA) des Messbereichs des Eingangs. Über die Interfacekonfigurationssoftware können die Schaltschwellen angepasst werden.
Merkmale:
PC-Konfigurationsschnittstelle.
Wechslerrelaisausgang.
Kalibrierte Messbereichsumschaltung.
Grenzwerteinstellung über DIP-Schalter und eine Teach-in -Funktion mittels Drück- und Schiebeschalter.
Galvanische 3-Wege-Trennung mit 3kV-Prüfspannung.
| Technische Details |
|---|
| Art der Spannungsversorgung |
sonstige |
| Bemessungsversorgungsspannung bei DC |
16,8..31,2 V |
| Anzahl der Eingangsbereiche -10 V ... +10 V |
1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V |
1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V |
1 |
| Schaltspannung |
250 V |
| Schaltstrom |
6 A |
| Schaltleistung |
1250 VA |
| Anzahl der Kanäle |
1 |
| Störmeldeausgang |
ja |
| Eigensicher nach EN 60947-5-6 NAMUR |
nein |
| Galvanische Trennung zwischen den Eingängen |
ja |
| Galvanische Trennung zwischen Eingang und Ausgang |
ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang |
nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen |
ja |

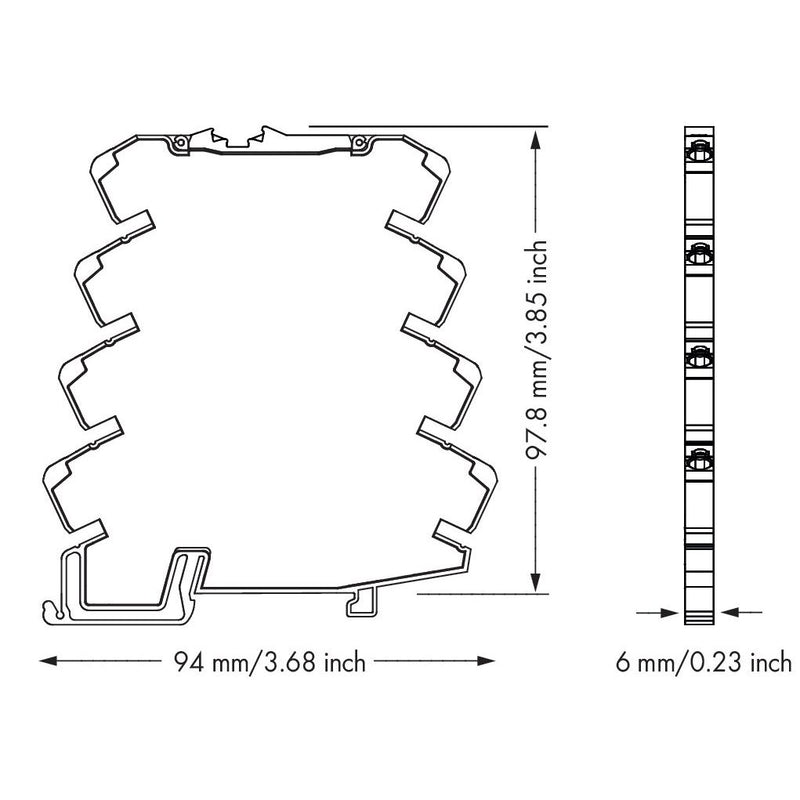

| Höhe |
94 mm |
| Breite |
6 mm |
| Tiefe |
94 mm |
| Bürde |
200..100000 Ohm |
| Betriebstemperatur |
-25..70 °C |
| Temperaturdrift |
0,01 %/K |
| Gerätebauform |
sonstige |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Montageart |
Schnappbefestigung Tragschiene |
| Schutzart (IP) |
IP20 |
Lieferumfang:

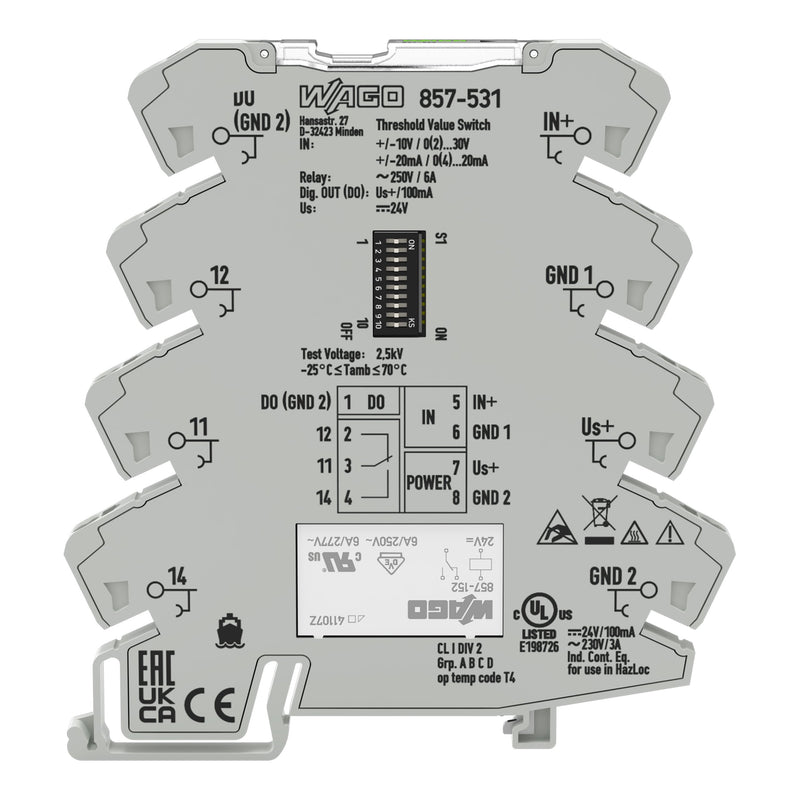

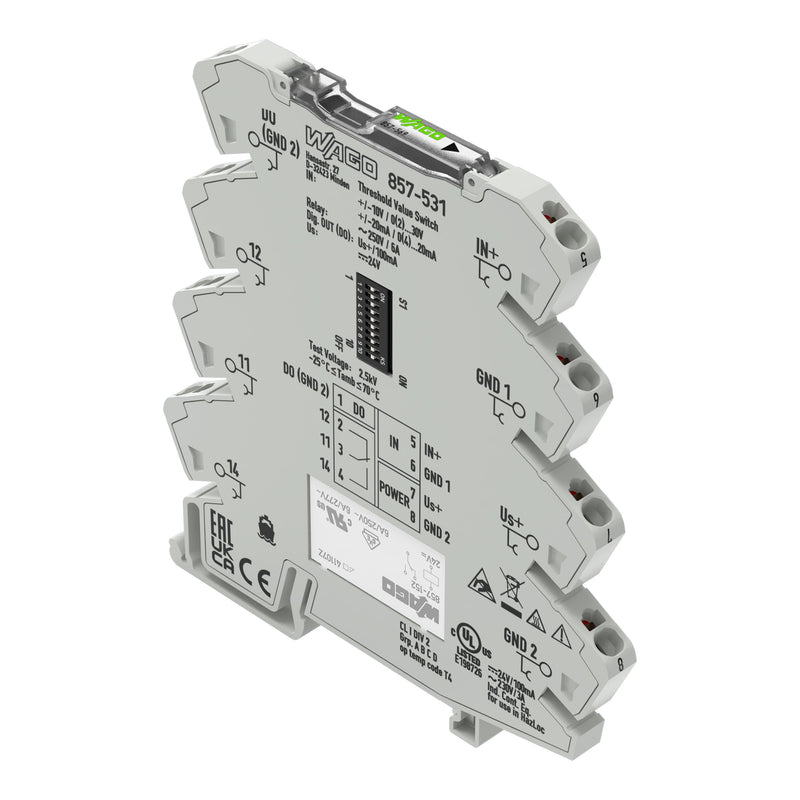

1 x WAGO GmbH & Co. KG - Trennverstärker Grenzwertschalter 857-531 konfigurierbar, 2 x Wechslerrelaisausgang
