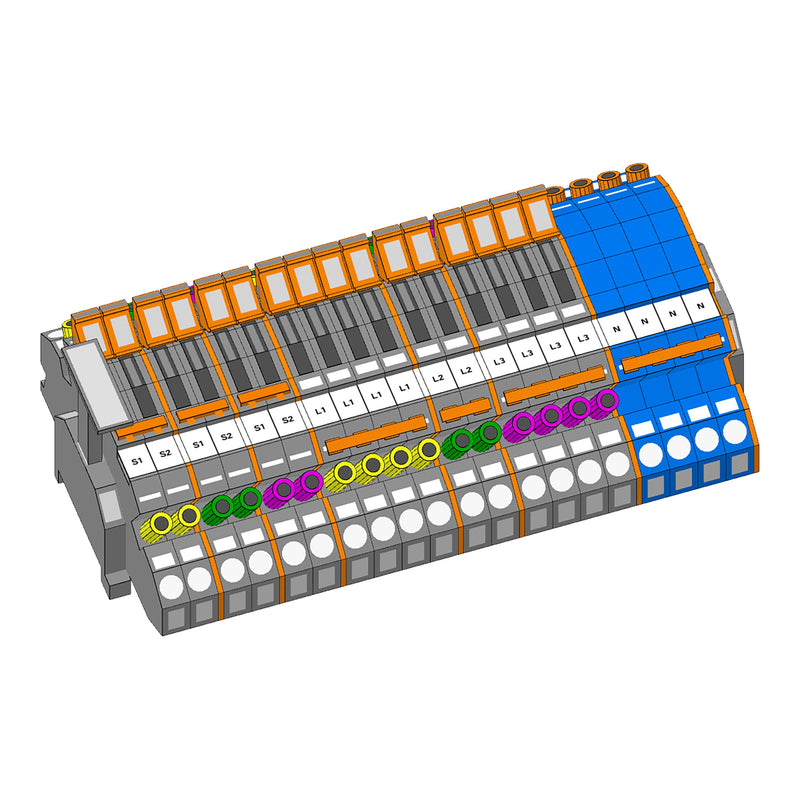

WAGO - Trenn- und Messtrenn-Reihenklemme Stromwandlerklemmenblock 821-217

Stromwandlerklemmenblock
Wandler 250 A SWM München
für Stromwandlerschaltung
6,00 mm²
mehrfarbig

Stromwandlerklemme Serie 821, mehrfarbig

Bei dieser Stromwandlerklemme (Artikelnummer 821-217) ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Diese Stromwandlerklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (182,5 x 99,6 x 66,3) mm. Diese Stromwandlerklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..10 mm²
Bemessungsstrom In	30 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	40
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Breite	182,5 mm
Höhe	99,6 mm
Tiefe	66,3 mm
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Ausführung der Längstrennung	ohne
Ausführung der Quertrennung	ohne
Mit integrierter Prüfbuchse	ja

Lieferumfang:
1 x WAGO GmbH & Co. KG - Trenn- und Messtrenn-Reihenklemme Stromwandlerklemmenblock 821-217
